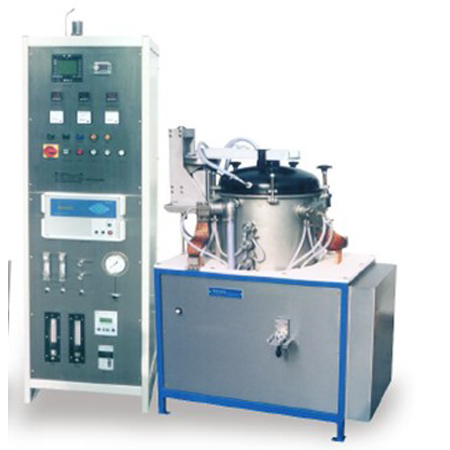

Breve descrizione
Destinatario
Il destinatario è fatta di acciaio inossidabile (1.4301). Il destinatario con bordo inferiore e coperchio girevole è stato progettato a doppia parete e raffreddato ad acqua. Al destinatario tutte le flange di collegamento per pompa a vuoto (DN 100), le connessioni correnti, tubi di misura a vuoto, in- gas e di uscita, termocoppia, il controllo - e pirometro sicurezza sono collocati.
Il destinatario completo con i through piombo e bottiglie è saldata con gas e del vuoto strettamente e collegati rispettivamente con gli anelli di tenuta corrispondente. Sul destinatario è installata una flangia con un disco scoppio come elemento di sicurezza supplementare. A causa l'acqua di raffreddamento una temperatura di parete di 50 ° C sopra la temperatura ambiente non venga superata.
Il coperchio destinatario è collegata ad un cilindro di sollevamento e un meccanismo girevole in modo che per la ricarica della stessa può essere sollevato e ruotato di distanza. La copertura è stata progettata come (pressione di apertura circa. 150 mbar) esplosione applauso e dotato di chiusura di sicurezza rotanti (primavera forza di pressione). La tenuta è effettuata su un Viton-O-Ring. Il caricamento della camera del forno avviene dall'alto.
Riscaldamento
Nella parte montata saldamente del destinatario una radiazione schermo protettivo completo fatto di tungsteno e molibdeno, disposto verticalmente, è installato.
Il riscaldatore tungsteno nel centro degli schermi radioprotezione è collegata con i suoi collegamenti al vuoto connessioni correnti stretti ed è portato da loro. Gli schermi radioprotezione sono supportati dal fondo destinatario.
La costruzione concentrica dello schermo di protezione è dotata di tutti i fori necessari per il pirometro e termocoppia.
Il gruppo pre-descritto garantisce una facile movimentazione durante la configurazione e la manutenzione con scambio di elementi costruttivi.
Specifica:
temperatura di funzionamento continuo Circa. 2000 ° C
temperatura massima poco tempo circa. 2100 ° C
zone di riscaldamento 1
camera di diametro interno utile circa. 140 mm
Altezza della camera di utile circa. 270 mm
utile volume della camera max. 4 l
gas di processo N2, (Ar) max. 5% H2
vuoto a T = 20 ° C ca. vuoto. 5 x 10-5 mbar (a seconda del sistema stand pompa)
dimensioni esterne del destinatario circa.  circa. Ø 550 mm, altezza 600 mm
Potenza ca. riscaldamento. 35 kW
potenza di riscaldamento per circa litro. 8,53 kW / l
collegamento elettrico 380 V / 50 Hz / 3 Ph. / N / PE, ca. 40 kVA
【Marca: Linn / tedesco】
