Deskripsi Singkat
Penerima

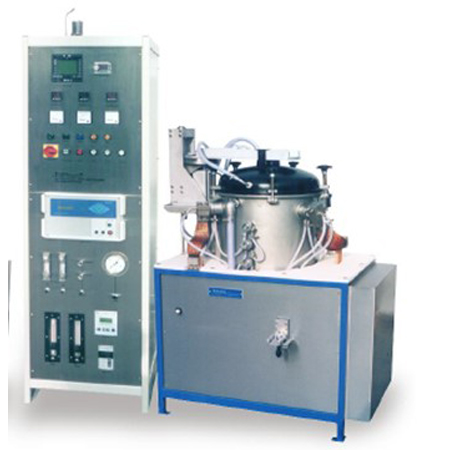

Penerima terbuat dari stainless steel (1,4301). Penerima dengan papan bawah dan berputar penutup dirancang berdinding ganda dan air-cooled. Pada penerima semua flensa sambungan untuk pompa vakum (DN 100), koneksi saat ini, tabung vakum mengukur, di- gas dan stopkontak, termokopel, kontrol - dan keselamatan pirometer ditempatkan.
Penerima lengkap dengan through memimpin dan botol dilas gas-dan vakum erat dan terhubung dengan cincin penyegelan sesuai masing-masing. Pada penerima flens dengan disc ledakan sebagai unsur keamanan tambahan diinstal. Karena air pendingin suhu dinding dari 50 ° C di atas suhu kamar tidak terlampaui.
Penutup penerima terhubung dengan silinder mengangkat dan mekanisme berputar sehingga untuk pengisian yang sama dapat diangkat dan berputar jauh. penutup dirancang sebagai (tekanan pembukaan approx. 150 mbar) ledakan bertepuk dan dilengkapi dengan ikat rotary (kekuatan tekanan musim semi). penyegelan tersebut dilakukan melalui Viton-O-Ring. Pengisian ruang tungku dilakukan dari atas.
Pemanasan
Di bagian dipasang erat dari penerima layar pelindung radiasi lengkap ini terbuat dari Tungsten dan molibdenum, vertikal diatur, diinstal.
Tungsten pemanas di tengah layar proteksi radiasi terhubung dengan koneksi kepada vakum koneksi saat ketat dan dilakukan oleh mereka. Layar proteksi radiasi yang didukung oleh bagian bawah penerima.
Pembangunan konsentris layar pelindung disediakan dengan semua pengeboran yang diperlukan untuk pyrometer dan termokopel.
Pra-dijelaskan perakitan menjamin penanganan yang mudah saat mengatur dan pemeliharaan dengan pertukaran elemen konstruksi.
Spesifikasi:
Suhu operasi kontinyu approx. 2000 ° C
suhu maksimum waktu singkat approx. 2100 ° C
zona pemanasan 1
berguna ruang dalam diameter kira-kira. 140 mm
ketinggian ruang berguna approx. 270 mm
berguna volume ruang max. 4 l
gas proses N2, (Ar) max. 5% H2
vakum pada T = 20 ° C kosong approx. 5 x 10-5 mbar (tergantung pada sistem yang berdiri pompa)
dimensi luar penerima approx.  approx. Ø 550 mm, tinggi 600 mm
pemanas listrik approx. 35 kW
daya pemanas per approx liter. 8,53 kW / l
sambungan listrik 380 V / 50 Hz / 3 Ph. / N / PE, kira-kira. 40 kVA
【Merek: Linn / Jerman】
