1 ALCANCE

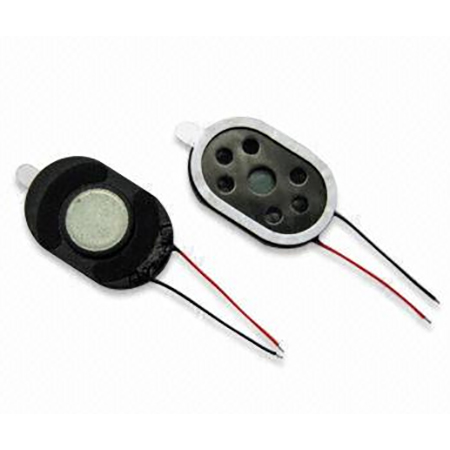

Esta especificación cubre nuestro producto de la unidad de altavoz micro para dispositivos telefónicos o de teléfonos móviles usados.
2. Disposición mecánica y dimensiones:
Se muestra en la página 3/6
3. REQUISITOS GENERALES:
Rango de temperatura de 3,1 de funcionamiento: -20 ℃ ~ + 55 ℃
3.2 Condiciones de prueba estándar:
Temperatura: 17 ℃ ~ 25 ℃
Humedad relativa: 48% ~ 80 ~ (RH)
4. CARACTERÍSTICAS ELECCTROACOUSTIC
4.1.1 Prueba estableció: condiciones y procedimientos de medición que se muestran en la figura (2)
4.1.2 Impedancia: 8 Ω +/- 15% (1 kHz) sin deflector.
4.1.3 Resistencia DC: 7,4 +/- 10% Ω
4.1.4 Nivel de presión sonora
96 +/- 3 dB SPL @ 0.8.1.0.1.5 y 2.0kHz en promedio (ODB SPL = 20uPa)
La medición de condición: 0,5 W 10 cm (Sine onda) medida con baffler se muestra en la Fig. 1.
4.1.5 FRECUENCIA DE RESPUESTA DE LA CURVA: como se muestra en la figura (3)
4.1.6 RESPUESTA DE FRECUENCIA: 1100 +/- 15% Hz 22.0V. (Sin Baffler)
4.1.7 ENTRADA DE ENERGÍA (NOM / MAX):
0,5 W / 0,8 W debe ser normal a un ruido blanco (1W, Fo-20KHz) durante un minuto.
4.1.8 Ruido audible:
Debe estar libre de ruido audible (zumbidos y traqueteos) (300 ~ rango de frecuencia de 8 KHz, de entrada le vel hasta 2,53 Vrms)
4.1.9 Distorsión: Menos del 10% @ 1KHz.0.1M.0.8W
Rango de frecuencia, nivel de entrada hasta 2.53Vrms
5. PRUEBA DE CONFIABILIDAD:
La presión del sonido como se especifica ni se desviará más de +/- 3dB formar el valor inicial, ni ningún daño significativo después
cualquiera de los siguientes ensayos.
5.1 ALTA TEMPERATURA DE PRUEBA:
Alta temperatura: 70 +/- 2 ℃
Duración: 96 horas
5.2 PRUEBA DE BAJA TEMPERATURA
Baja temperatura: 40 +/- 2 ℃
Duración: 96 Horas
5.3 PRUEBA DE CALOR DE DESCARGA
Alta temperatura: 70 +/- 2 ℃
Baja temperatura: 40 +/- 2 ℃
Tiempo de conmutación: 30 segundos
Duración: 1 hora
Ciclo: 100

PRUEBA DE HUMEDAD 5.4
Temperatura: 40 +/- 2 ℃
Humedad relativa: 90% ~ 95%
Duración: 96 horas
5.5 TEMPERATURA DEL CICLO DE PRUEBA:
Temperatura: -40 ℃ ~ + 70 ℃
Duración: 45 minutos ~ 45 minutos
