1. ZWECK

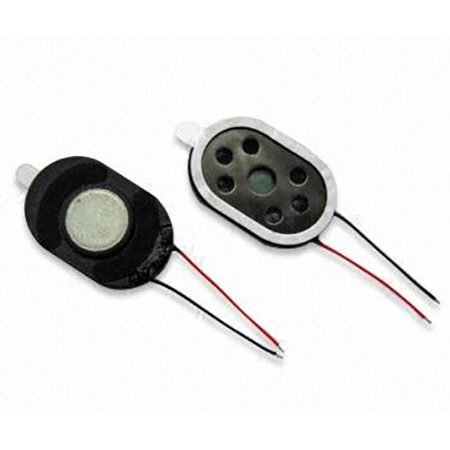

Diese Spezifikation deckt unser Produkt von Mikrolautsprechereinheit für das Mobiltelefon oder Handset-Geräte verwendet.
2. Mechanische LAYOUT & MASSE:
Gezeigt in der Seite 3/6
3. ALLGEMEINE ANFORDERUNGEN:
3.1 Betriebstemperaturbereich: -20 ℃ ~ + 55 ℃
3.2 Standardtestbedingungen:
Temperatur: 17 ℃ ~ 25 ℃
Relative Luftfeuchtigkeit: 48% ~ 80 ~ (RH)
4. ELECCTROACOUSTIC KENNZEICHEN
4.1.1 Versuchsaufbau: Die Messbedingungen und Verfahren in Abb (2)
4.1.2 Impedanz: 8 +/- 15% Ω (@ 1kHz) ohne baffler.
4.1.3 Gleichstromwiderstand: 7,4 +/- 10% Ω
4.1.4 Schalldruckpegel
96 +/- 3dB SPL @ 0.8.1.0.1.5 und 2,0 kHz im Durchschnitt (OdB SPL = 20uPa)
Messbedingung: 0.5W (Sinuswelle) 10 cm mit baffler in Fig gemessen. 1.
4.1.5 Frequenzgang: Wie in gezeigt (3)
4.1.6 Antwort-Frequenz: 1100 +/- 15% Hz 22.0V. (Ohne Baffler)
4.1.7 INPUT POWER (NOM / MAX):
0,5W / 0,8W müssen für eine Minute bei einem weißen Rauschen (1W, Fo-20kHz) normal sein.
4.1.8 hörbares Geräusch:
Muss frei sein hörbares Geräusch (summt und Rasseln) (300 ~ 8 kHz Frequenzbereich, Eingangs le vel bis 2,53 V eff)
4.1.9 DISTORTION: Weniger als 10% @ 1KHz.0.1M.0.8W
Frequenzbereich, Eingangspegel bis 2.53Vrms
5. Zuverlässigkeitstests:
Der Schalldruck wie angegeben wird weder abweichen mehr als +/- 3dB den Anfangswert bilden, noch zu einer signifikanten Schädigung nach
einem der folgenden Tests.
5.1 Hochtemperaturtest:
Hohe Temperatur: 70 +/- 2 ℃
Dauer: 96 Stunden
5.2 Niedrigtemperaturprüfung
Niedrige Temperatur: 40 +/- 2 ℃
Dauer: 96 Stunden
5.3 HEAT SHOCK TEST
Hohe Temperatur: 70 +/- 2 ℃
Niedrige Temperatur: 40 +/- 2 ℃
Umschaltzeit: 30 Sekunden
Dauer: 1 Stunde
Zyklus: 100

5.4 Feuchtigkeitstest
Temperatur: 40 +/- 2 ℃
Relative Luftfeuchtigkeit: 90% ~ 95%
Dauer: 96 Stunden
5.5 Temperaturzyklustest:
Temperatur: -40 ℃ ~ + 70 ℃
Dauer: 45 Minuten ~ 45 Minuten
