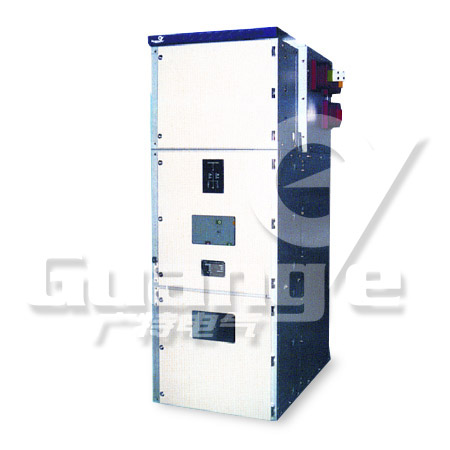

Quadri in metallo Clad
| Articolo no. : | XGN37-12 |
⊙ schema standard di ingresso e di uscita del cavo e la sua interconnessione cabinet: W840D1300H 2300.
⊙ ingresso Overhead e filo cabinet uscita: W840D (1300 400) H2300.
⊙ Quando la capacità del trasformatore supera 30Kwa, la larghezza cabinet è 1000.
⊙ L'interruttore può essere montato lateralmente tipo, e la sua dimensione struttura è W800D1000H2300.
Nota: la profondità del mobile esclude la dimensione della porta anteriore e la guarnizione della piastra posteriore, e il ph-ph distanza è 210.
1. La custodia è realizzata in alluminio importati placcati con lastre di zinco alla corrosione forti e resistenza all'ossidazione e buona ricerca.
2. Il corpo mobile è di struttura di tipo modulare, che è collegato con bulloni ad alta resistenza. Il mobile globale ha una precisione elevata e resistenza meccanica. Individualmente e con un vano di progettazione metro e vano sbarre, può abbreviare il ciclo di lavorazione e di produzione e facilitare l'organizzazione della produzione.
3. La disposizione dei componenti nel quadro è compatto, e la dimensione del profilo mobile è piccolo. Gli interruttori principali l'armadio può adottare completamente isolato VS1 interruttore sotto vuoto, così da ridurre la manutenzione.
4. La classe di protezione della custodia è IP4X, ed è IP3X mentre la porta viene aperta. La distanza dal terreno per l'organismo incaricato non è inferiore a 125mm.
5. Gli interruttori di sezionamento inferiori e sezionatori di terra sono disposti in modo flessibile. Il corpo armadio possono essere installati contro il muro per la manutenzione anteriore o installato dal muro per il doppio-side di manutenzione.
Voce | Unità | Parametro | |
Tensione nominale del sistema | KV | 3, 6, 10 | |
Tensione nominale delle apparecchiature | KV | 3.6, 7.2, 12 | |
Livello di isolamento nominale | 1min power-frequenza della tensione di tenuta (RMS) | KV | 42 (ph-terra, ph-ph) 48 (gap Breaker) |
Illuminazione Tensione di tenuta ad impulso (di picco) | KV | 75 (ph-terra, ph-ph) 85 (gap Breaker) | |
Nominale di cortocircuito corrente di interruzione | KV | 1000 | |
Nominale di corto circuito rendendo corrente | A | 16, 20, 25, 31,5 | |
Corrente nominale di picco | KA | 40, 50, 63, 80 | |
Nominale di breve durata sopportare corrente 4S (RMS) | KA | 40, 50, 63, 80 | |
Classe di protezione Classe di protezione | KA | 16, 20, 25, 31,5 | |
Protezione Livello di isolamento | IP4X quadro elettrico, IP3X mentre le porte aperte | ||
Voce | Unità | GN30-12/400-12.5 | GN30-12/630-20 | GN30-12/1000-31.5 |
Tensione nominale del Quadro elettrico | KV | 12 | ||
1min a frequenza Tensione di tenuta (livello di isolamento nominale) | KV | 42 (ph-terra, ph-ph) 48 (gap Breaker) | ||
Illuminazione Tensione di tenuta ad impulso (di picco) | KV | 75 (ph-terra, ph-ph) 85 (gap Breaker) | ||
Tensione nominale | A | 400 | 630 | 1000 |
Corrente nominale di picco | KA | 31,5 | 50 | 80 |
Nominale di breve durata sopportare corrente (4S) | KA | 12,5 | 20 | 31,5 |
