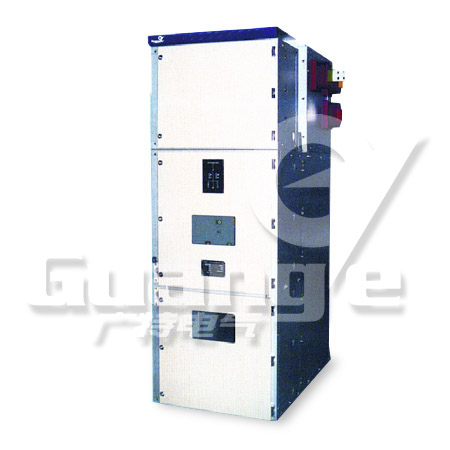

धातु पहने स्विचगियर
आइटम नंबर : | XGN37-12 |
2300 W840D1300H: ⊙ केबल Inlet और आउटलेट और उसके एक दूसरे का संबंध कैबिनेट की मानक योजना है.
⊙ उपरि इनलेट और आउटलेट तार कैबिनेट W840D (400 1300) H2300.
⊙ जब ट्रांसफार्मर क्षमता 30Kwa से अधिक है, कैबिनेट चौड़ाई 1000 है.
⊙ ब्रेकर पक्ष घुड़सवार प्रकार की हो, कर सकते हैं और अपनी बाह्यरेखा आयाम W800D1000H2300 है.
नोट: कैबिनेट गहराई सामने दरवाजा और पीछे सील थाली के आयाम शामिल नहीं है, और पीएच - पीएच दूरी 210 है.
1. बाड़े मजबूत जंग और ऑक्सीकरण प्रतिरोध और अच्छी लग रही के साथ आयातित एल्यूमीनियम चढ़ाया जस्ता चादरें से बना है.
2. कैबिनेट शरीर मॉड्यूलर प्रकार की संरचना है, जो उच्च शक्ति बोल्ट के साथ जुड़ा हुआ है है. समग्र कैबिनेट उच्च परिशुद्धता और यांत्रिक शक्ति है. व्यक्तिगत डिजाइन मीटर डिब्बे और busbar डिब्बे के साथ, यह प्रसंस्करण और उत्पादन चक्र छोटा और उत्पादन संगठन की सुविधा कर सकते हैं.
3. स्विचगियर में घटक लेआउट कॉम्पैक्ट है, और कैबिनेट की रूपरेखा आयाम छोटा है. कैबिनेट में मुख्य स्विच पूरी तरह अछूता VS1 वैक्यूम सर्किट ब्रेकर अपनाने के रखरखाव को कम करने के लिए इतनी के रूप में कर सकते हैं.
4. बाड़े की सुरक्षा वर्ग IP4X है, और यह IP3X है, जबकि दरवाजा खोला है. चार्ज शरीर के लिए भूमि पर दूरी कम से कम 125mm नहीं है.
5. कम अलग स्विच और ग्राउंडिंग स्विच के लचीले ढंग से की व्यवस्था कर रहे हैं. कैबिनेट शरीर या तो सामने रखरखाव के लिए दीवार के खिलाफ स्थापित किया जा सकता है या बंद डबल साइड रखरखाव के लिए दीवार स्थापित.
मद | इकाई | प्राचल | |
प्रणाली की नाममात्र वोल्टेज | के.वी. | 3, 6 10, | |
उपकरणों की श्रेणी निर्धारण वोल्टेज | के.वी. | 3.6, 7.2, 12, | |
रेटेड इन्सुलेशन स्तर | 1min को झेलने की शक्ति आवृत्ति वोल्टेज (आरएमएस) | के.वी. | 42 (पीएच जमीन, पीएच - पीएच) 48 (ब्रेकर अंतराल के) |
प्रकाश आवेग को झेलने वोल्टेज (पीक) | के.वी. | 75 (पीएच जमीन, पीएच पीएच) 85 (ब्रेकर अंतराल के) | |
वर्तमान तोड़ने रेटेड शॉर्ट सर्किट | के.वी. | 1000 | |
वर्तमान बनाने रेटेड शॉर्ट सर्किट | एक | 16, 20, 25, 31.5, | |
रेटेड शिखर वर्तमान झेलने | के.ए. | 40, 50, 63, 80, | |
रेटेड कम बर्दाश्त समय वर्तमान 4S (आरएमएस) | के.ए. | 40, 50, 63, 80, | |
सुरक्षा वर्ग संरक्षण वर्ग | के.ए. | 16, 20, 25, 31.5, | |
संरक्षण इन्सुलेशन स्तर | IP4X स्विचगियर कैबिनेट, IP3X जबकि दरवाजे खोले |
मद | इकाई | GN30-12/400-12.5 | GN30-12/630-20 | GN30-12/1000-31.5 |
वोल्टेज स्विचगियर कैबिनेट की रेटेड | के.वी. | 12 | ||
1min को झेलने वोल्टेज बिजली आवृत्ति (इन्सुलेशन स्तर दर्ज़ा दिया गया है) | के.वी. | 42 (पीएच जमीन, पीएच - पीएच) 48 (ब्रेकर अंतराल के) | ||
प्रकाश आवेग को झेलने वोल्टेज (पीक) | के.वी. | 75 (पीएच जमीन, पीएच पीएच) 85 (ब्रेकर अंतराल के) | ||
श्रेणी निर्धारण वोल्टेज | एक | 400 | 630 | 1000 |
रेटेड शिखर वर्तमान झेलने | के.ए. | 31.5 | 50 | 80 |
रेटेड कम समय वर्तमान बर्दाश्त (4S) | के.ए. | 12.5 | 20 | 31.5 |
