> Uygulama

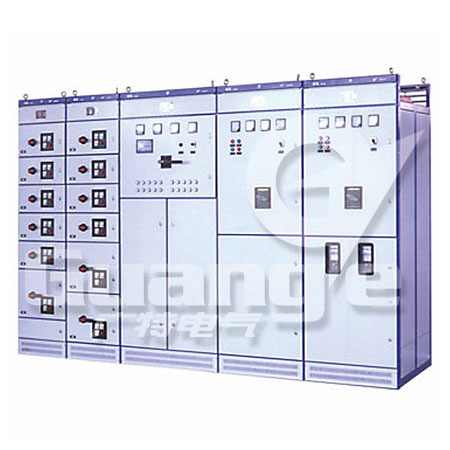

GCK (L) Düşük Voltaj çiz-out Şalt Kabine güç dağıtım merkezi (PC) kabin ve motor kontrol merkezi oluşan ve enerji santralleri, trafo merkezleri ve sanayi ve maden işletmeleri için geçerlidir edilir. Bu AC 50Hz, motor gücü, motor kontrol ve aydınlatma gücü dönüşümü, dağıtımı ve kontrolü için 3150A ile 660V ve maksimum çalışma akımı maksimum çalışma gerilim güç dağıtım sistemi kullanılmaktadır.

Özellikler
Serisi ürünler temel çerçeve kısmen olan yapılandırılmış kabin parçaları temel çerçeve içine civata ile bağlanmış olan yarı-montaj yapısı, o kapı, bölme, pergole, çekmece, kurulum tahta, bara, elektrik parçaları, vb bağlı kaynatılır
A. çerçeve mükemmel yoğunluğu ve sertliği ile özel şekil çelikleri ile kaynatılır.
Çerçeve ve parçalar için B. montaj delikleri 20mm kriterlerine altındadır.
C. iç yapısal parçaları galvanizli; dış parçalar (çerçeve ve kapı kilidi), statik epoksi toz ile tedavi ve kaplamalı fosfatlama altındadır.
Power Center (PC) gelen kabine içinde D., üst kısmı kesici kamarada olduğu aşağıda yatay bara, alanıdır. Kesici ME serisi ev yapımı olabilir, CW1 serisi, kesici vb Diğer yabancı türleri ABB A.Ş. 'nin E serisi, Schneider A.Ş. tarafından M serisi ve akıllı kesicileri olarak müşteri ihtiyaçlarına göre kurulabilir.
E. Güç Merkezi (PC) 'ler besleyici kabine gelen kabin yapısına benzer; besleyici mevcut 630A ile 2000A arası, kabinenin her set üst ve alt iki döngüler kurabilirsiniz olduğunda.
İki yan yana kullanılabilir olmasını sağlayacak şekilde, F. sabit kapasitans tazminat ve sayma ile elektrik dağıtım paneli sayesinde kabin yatay bara benzer görünüm ve konumuna çekmek çıkışı vardır.
G. Bara sistemi: Kabine için bara üç fazlı beş telli sistem altında. Yatay bara anma akımı zaman aşağıda kabul edilir; yukarıda 1250A olduğunda, çift bara kabul edilecektir. İki dolap arasında yatay bara bağlantı blokları ile bağlıdır; dikey bara galvaniz kurulu ve şeffaf organik cam kurulu tarafından alınmış ve iç sinme gelen eklektik yay önlemek için bir siper vardır. Nötr bara üst, önleyici bara (PE) altında ayarlayabilir ve topraklama sürekliliğini garanti etmek bölme ve kapı ile bağlantılı kabinin ön ayarlanır.
H. muhafaza, koruma sınıfı azaltmak için değil, Elektrik panosunun üstündeki ve altındaki doğal havalandırma pencereleri vardır.
Muhafaza I. Koruma sınıfı IP40 olduğunu.

Çalışma ortamı
Ortam hava sıcaklığı 40 ℃ daha yüksek değildir ve 24H içinde ortalama sıcaklık -5 ℃ daha düşük 35 daha yüksek ℃ değil, değil. Atmosfer koşulları: sıcaklık 40 ℃ olduğunda temiz hava, ve nispi nem% 50 aşmadığı; sıcaklığında 20 ℃ olduğunda sıcaklığı, örneğin,% 90 daha düşük olduğunda, daha yüksek nem olabilir. Rakım 2000m aşmaz. Hiçbir yangın riskleri, patlama, ciddi kirlilik, kimyasal yolsuzluk mal ve yoğun titremesi alanları.
Dikey tarafı eğimli 5o aşmaz.
Taşıma ve depolama için uygun sıcaklığı: -25 ℃ ~ 55 ℃, en az 70 ℃ kısa bir süre (en az 24 saat) içinde.

Madde		Parametreler
Nominal Çalışma Frekansı (Hz)		50
Anma Gerilimi (V)		380
Anma İzole Voltaj (V)		660
Max Anma Akımı (A)	Paralel doğuran	630-4000
	Dikey doğuran	1600
Max Anma Kısa süreli Tolerans Akım	Paralel doğuran	80KA (Sanal Değer) / 1sn
	Dikey doğuran	50kA (Sanal Değer) / 1sn
Şu Max Anma Tepe Tolerans	Paralel doğuran	170KA
	Dikey doğuran	110KA
Ana Devre Soket Konnektör (A)		200/400/630
Koru Devre Soket Konnektör (A)		10
Çalışma Frekansı 1 dakika (V)		2500
Ana Motor Maksimum Güç (KW)		155
Koruma derecesi		IP30 ~ IP40
Çalışma Modu		Sitesi Kontrol, Uzaktan Kumanda, Otomasyon
