Aplicação

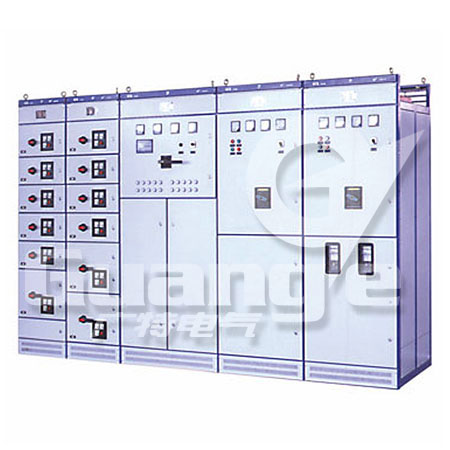

GCK (L) Low Voltage Extraem-para fora Switchgear Cabinet são compostos do centro de controle do armário e do motor do centro de distribuição do poder (PC) e são aplicáveis às plantas de poder, aos substations do transformador e às empresas industriais e minando. É usado no sistema da distribuição de poder em C.A. 50Hz, tensão de funcionamento máxima de 660V e corrente trabalhando do máximo de 3150A para a transformação do poder, a distribuição e o controle do poder do motor, o controle do motor e a iluminação.

Caraterísticas
A estrutura básica dos produtos da série é parcialmente a estrutura soldada do semi-conjunto, o cujo estruturou as peças do armário é conetado pelos parafusos na estrutura básica, a seguir conetado com a porta, o defletor, a ripa, a gaveta, a prancha da instalação, o busbar, os componentes elétricos, etc.
A. A estrutura é soldada por aços da especial-forma com intensidade e rigidez excelentes.
B. Os furos da instalação para a estrutura e as peças estão nos critérios de 20mm.
C. As peças estruturadas internas galvanized; as peças externas (fechamento da estrutura e da porta) estão sob phosphating o tratamento e revestido com o pó epoxy de estática.
O D. Inside o armário entrante de Power Center (PC), a peça superior é a área de busbar horizontal, abaixo de que está a câmara do disjuntor. O disjuntor pode ser homemade MIM série, série CW1, etc. Outros tipos extrangeiros de disjuntor podem ser instalados de acordo com exigências do cliente, tais como série de s E de ABB Corp. ', série de M por Schneider Corp. e disjuntores inteligentes.
E. o armário do alimentador de s de Power Center (PC) 'é similar à estrutura do armário entrante; quando a corrente do alimentador está entre 630A e 2000A, cada jogo do armário pode instalar dois laços no alto e no fundo.
F. O painel de distribuição elétrico com compensação fixa e contagem da capacidade tem a aparência similar e a posição do busbar horizontal extrai-para fora o armário para assegurar-se de que os dois possam ser usados de lado a lado.
Sistema do G. Busbar: o busbar para o armário está sob o sistema de cinco fios three-phase. Quando rated a corrente do busbar horizontal está abaixo do adotado; quando está acima de 1250A, o busbar duplo estará adotado. O busbar horizontal entre dois armários é conetado por blocos da conexão; o busbar vertical é incluído pela placa do galvanization e a placa de vidro orgânica transparente e o interior têm um defletor para impedir o arco eclectic do pervasion. O busbar neutro é ajustado na parte dianteira do alto do armário, o busbar preventivo (PE) é ajustado no fundo e ligado com o defletor e a porta para garantir a continuidade de aterrar.
O H. Not para reduzir a classe da proteção do cerco, lá é janelas naturais da ventilação no alto e no fundo do armário do switchgear.
I. a classe de Protection do cerco é IP40.

Ambiente operando-se
A temperatura de ar ambiental não é mais altamente do que +40℃, e a temperatura média dentro de 24H não é mais altamente do que +35℃, e para não abaixar do que - 5℃. Condições da atmosfera: O ar limpo, e a umidade relativa não excedem 50% quando a temperatura é +40℃; pode haver uma umidade mais altamente relativa quando a temperatura é mais baixa, por exemplo 90% quando a temperatura é +20℃. A altura não excede 2000m. nenhuns riscos do fogo, da explosão, da poluição séria, de bens químicos do corruption e de campos da agitação intensa.
O incline com lado vertical não excede 5o.
Temperatura apropriada para o transporte e o armazenamento:-25℃~+55℃, menos do que +70℃ em uma estadia curta (menos do que 24h).


Artigo		Parâmetros
Freqüência Rated do trabalho (hertz)		50
Tensão Rated (V)		380
Tensão isolada Rated (V)		660
Corrente Rated máxima (A)	Generatrix paralelo	630-4000
	Generatrix vertical	1600
Corrente Short-time Rated máxima da tolerância	Generatrix paralelo	80KA (virtual) do valor/1sec
	Generatrix vertical	50KA (virtual) do valor/1sec
Corrente Peak Rated máxima da tolerância	Generatrix paralelo	170KA
	Generatrix vertical	110KA
Conetor principal do soquete do circuito (A)		200/400/630
Conetor Nonproductive do soquete do circuito (A)		10
Freqüência 1minute do trabalho (V)		2500
Poder máximo do motor mestre (quilowatts)		155
Classe da proteção		IP30~IP40
Modalidade da operação		Controle do local, de controle remoto, automatização
