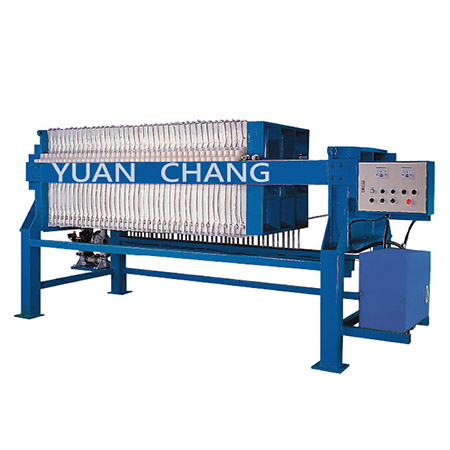

Filtro Prensa Industrial

N º del Artículo :

TC1 / TC2分次/TC2一次/TC2A /TC2B

Detalles del surtidor

YUAN CHANG TSAY INDUSTRY CO., LTD

País : Taiwan

Ciudad : TAIWAN(R.O.C)

Dirección : NO.106,LN.382,SEC.9,XIANGSHANG RD.,Wu-Chi DIST.,TAICHUNG CITY

TEL: +886-4-26305899

Fax : +886-4-26308299

Sala de exhibición en línea : 41 Productos

Detalles del producto Perfil del surtidor

Cámara Tipo de la placa de filtro Prensados
TC1 tipo semiautomático cámaras de la serie tipo de placa de filtros prensa
TC2 Multi-tiempo apremia Cámara Serie Semi-Automático Tipo Tipo de placa de filtro
TC2- 1 One Time Prensas sección entera Cámara automático de la serie Tipo Tipo de placa de filtro
Individualmente TC2A Cámara automático de la serie Tipo Tipo de la placa de filtros prensa
TC2B automático multidisco de tipo de apertura rápida de cámaras de la serie tipo de placa de filtros prensa

1. Estructura y principio
Nuestros filtros prensa están diseñados para la suspensión de la alimentación en sala de cámara de la placa del filtro y haciendo uso de la estrecha presión positiva tipo a través del filtro de tela para descargar el filtrado de los agujeros dados de alta para reducir el porcentaje de contenido en agua de la suspensión y obtener el menor tasa de contenido de agua de la torta de lodo.

2. Objeto
Los diversos lodo de aguas residuales residuos industriales inorgánicos mezclado-sedimentaria deshidratación tratamiento. material de piedra / construcción / río / embalse tratamiento de deshidratación de lodos. alimentos, farmacia, industria química, colorante (pigmento) la cerámica, la minería y el proceso industrial relativa, el tratamiento de sólidos y líquidos de separación de deshidratación.

3. Características

Marco de cuerpo principal que incluye parte delantera, media y trasera placas y vigas transversales se procesan de manera integral por la fresadora CNC, asegúrese de que el ángulo vertical bastidor del cuerpo y la superficie plana principal precisión.
vigas transversales utilizan S50C de acero al carbono material sólido, firmemente junto con el frente arreglado y placas traseras por las ranuras de los partidos. Después de la estructura en forma de H cubrió en los pernos inclinados y atornillado firmemente, para imponer material de soldadura de alta resistencia para soldar herméticamente, para asegurar la soldadura no se rasguen apagado, asegúrese de que la máquina tiene una larga vida útil.
placas de cámara están integralmente moldeadas por plásticos de ingeniería PP, peso ligero, resistencia química, alta velocidad de filtración, un buen sellado, duradero sin deformación, larga vida de servicio.
filtro de tela utiliza principalmente en material PP, buena permeabilidad, fuerte capacidad de desprendimiento de la torta de lodo, una variedad de materiales y densidades para que coincida con una variedad de propiedades de lodos.

4. Especificación y funciones

Con buen resultado deshidratante agua (65% ~ 75%), bajo consumo de energía, reduciendo el coste de tratamiento posterior, por su parte, sin la adición de productos químicos en general.
Adecuado para las diversas aplicaciones de suspensión de deshidratación, la consistencia de entrada de la suspensión se puede llegar a 5%.
Adoptado el PP-filtro de tela con nivel de calor, laminados, buena permeabilidad al agua, fuerte propiedad torta-peeling, fácil de lavar la propiedad.
La torta de lodo se despega del filtro de tela con facilidad, la mano de obra de operación inferior (depende de la característica de suspensión).
Filtrado y tiempo de prensado será de 0,5 ~ 12 horas (depende de la característica de suspensión).
Hidrocarburos, adoptado de funcionamiento del sistema hidráulico, la presión, de forma centralizada con una alta eficiencia.
uso Hecho de alta presión para presionar la suspensión para reducir la tasa de contenido de agua de la suspensión en el lodo, mientras tanto, ahorrando el coste y el tiempo de secado.
Con el acortamiento del tiempo de filtración, una mayor eficiencia de filtrado y tratamiento de la capacidad.

Especificación:
Automático de tipo hidráulico / Placas manual abierto, uno por uno

Modelo	Tamaño de las placas de filtro & cantidad (Mm / pieza)	área de filtro (M²)	El tratamiento de la capacidad (Volumen de torta de lodo) (Litros / lote)	L x W x H Árbitro. dimensión de la máquina (Tipo tolva) (Altura de bastidor de base no incluida) (Mm)	Referencia peso (kgs)
TC1 - 30-10	300 × 10	1.2	10	1630 × 760 × 1370	440
- 15	× 15	1.8	15	1830 × 760 × 1370	460
- 20	× 20	2.5	21	2030 × 760 × 1370	490
TC1 - 47 - 10	470 × 10	3.2	36	2020 × 890 × 1480	750
- 15	× 15	4.9	56	2270 × 890 × 1480	830
- 20	× 20	6,7	76	2520 × 890 × 1480	880
- 30	× 30	10.2	116	3020 × 890 × 1480	1010
- 40	× 40	13.7	156	3640 × 890 × 1480	1130
TC1 - 63-15	630 × 15	9.4	111	2300 × 1190 × 1750	1320
- 20	× 20	12.7	150	2550 × 1190 × 1750	1460
- 30	× 30	19.4	229	3050 × 1190 × 1750	1640
- 40	× 40	26.1	308	3670 × 1190 × 1750	1880
- 50	× 50	32.8	387	4170 × 1190 × 1750	2080
TC1 - 80-20	800 × 20	20.3	285	3110 × 1460 × 2130	2440
- 30	× 30	31.0	435	3710 × 1460 × 2130	2780
- 40	× 40	41.7	585	4430 × 1460 × 2130	3130
- 50	× 50	52.4	735	5030 × 1460 × 2130	3470
- 60	× 60	63,1	885	5650 × 1460 × 2130	3800
TC1-100 - 30	1000 × 30	49.0	702	3800 × 1740 × 2260	4310
- 40	× 40	65.9	944	4520 × 1740 × 2260	4820
- 50	× 50	82.8	1186	5120 × 1740 × 2260	5350
- 60	× 60	99.7	1428	5740 × 1740 × 2260	5880

Tipo de auto Tipo hidráulico / arado manual Multi-Time y segmentos semi-automática de placas abierto

Modelo	Tamaño de las placas de filtro & cantidad (Mm / pieza)	área de filtro (M²)	El tratamiento de la capacidad (Volumen de torta de lodo) (Litros / lote)	L x W x H Árbitro. dimensión de la máquina (Tipo tolva) (Altura de bastidor de base no incluida) (Mm)	Referencia peso (kgs)
TC2 - 47 - 15 - 2	470 × 15	4.9	56	2550 × 890 × 2000	810
- 20-2	× 20	6,7	76	3000 × 890 × 2050	890
- 30-2	× 30	10.2	116	4100 × 890 × 2300	1050
- 40-3	× 40	13.7	156	4420 × 890 × 2200	1150
TC2 - 63 los - 15 - 2	630 × 15	9.4	111	De 2540 × 1190 × 2100	1430
- 20-2	× 20	12.7	150	3100 × 1190 × 2160	1540
- 30-2	× 30	19.4	229	4100 × 1190 × 2400	1790
- 40-3	× 40	26.1	308	4410 × 1190 × 2300	1930
- 50-4	× 50	32.8	387	4960 × 1190 × 2300	2100
TC2 - 80 - 15-2	800 × 15	15.0	210	De 2910 × 1460 × 2500	2440
- 20-2	× 20	20.3	285	3510 × 1460 × 2700	2670
- 30-2	× 30	31.0	435	4710 × 1460 × 3000	3130
- 40-3	× 40	41.7	585	5130 × 1460 × 2900	3410
- 50-4	× 50	52.4	735	5830 × 1460 × 2900	3740
- 60-5	× 60	63,1	885	6350 × 1460 × 2800	4050
TC2 - 100 - 15-2	1000 × 15	23.7	339	3010 × 1740 × 2600	3880
- 20-2	× 20	32.1	460	3650 × 1740 × 2750	4250
- 30-2	× 30	49.0	702	4850 × 1740 × 3000	4990
- 40-3	× 40	65.9	944	5250 × 1740 × 2900	5450
- 50-4	× 50	82.8	1186	6000 × 1740 × 2900	5990
- 60-5	× 60	99.7	1428	6500 × 1740 × 2850	6490

Automático de tipo hidráulico / Tipo de cadena una vez y rápida sección completa automática de placas abierto
ST: Automatic Tipo de tipo hidráulico / Cadena Dos Tiempo y Rápido Sección automática de placas abierto

Modelo	Tamaño de las placas de filtro & cantidad (Mm / pieza)	área de filtro (M²)	El tratamiento de la capacidad (Volumen de torta de lodo) (Litros / lote)	L x W x H Árbitro. dimensión de la máquina (Tipo tolva) (No incluido Altura bastidor de base) (Mm)	Referencia peso (kgs)
TC2 - 30-15	300 × 15	1.8	15	3110 × 760 × 1370	560
TC2 - 47 - 10	470 × 10	3.2	36	2380 × 890 × 1580	780
- 15	× 15	4.9	56	3180 × 890 × 1580	870
- 20	× 20	6,7	76	4030 × 890 × 1580	980
TC2 - 63-10	630 × 10	6.0	71	2370 × 1190 × 1750	1380
- 15	× 15	9.4	111	3170 × 1190 × 1750	1500
- 20	× 20	12.7	150	4020 × 1190 × 1750	1680
TC2 - 80-15	800 × 15	15.0	210	3630 × 1460 × 2130	2960
- 20	× 20	20.3	285	4580 × 1460 × 2130	3300
TC2 - 100-15	1000 × 15	23.7	339	3840 × 1740 × 2260	4050
- 20	× 20	32.1	460	4790 × 1740 × 2260	4550
TC2 - 120-15	1200 × 15	33.9	545	4840 × 2060 × 2600	6000
- 20ST	× 20	46.0	739	4850 × 2060 × 2600	6150
TC2 - 150-15	1500 × 15	54.9	899	4880 × 2430 × 3220	11000
- 20ST	× 20	74.5	1220	4850 × 2430 × 3220	11200
TC2 - 200 - 15ST	2000 × 15	91.0	1820	5500 × 3130 × 3760	23500
- 20ST	× 20	123.5	2470	6700 × 3130 × 3760	26000

Automático de tipo hidráulico / mecánico Tipo Posicionamiento individualmente una automática de placas abierta por uno

Modelo	Tamaño de las placas de filtro & cantidad (Mm / pieza)	área de filtro (M²)	El tratamiento de la capacidad (Volumen de torta de lodo) (Litros / lote)	L x W x H Árbitro. dimensión de la máquina (Tipo de Transportadores) (Altura de bastidor de base no incluida) (Mm)	Referencia peso (kgs)
TC2 - 63 - 30A	630 × 30	19.4	229	4100 × 1250 × 1800	1820
- 40A	× 40	26.1	308	4700 × 1250 × 1800	2040
- 50A	× 50	32.8	387	5200 × 1250 × 1800	2260
TC2 - 80 - 30A	800 × 30	31.0	435	4500 × 1520 × 2150	3750
- 40A	× 40	41.7	585	5200 × 1520 × 2150	4350
- 50A	× 50	52.4	735	5800 × 1520 × 2150	4800
TC2 - 100 - 30A	1000 × 30	49.0	702	4700 × 1850 × 2300	4460
- 40A	× 40	65.9	944	5450 × 1850 × 2300	4920
- 50A	× 50	82.8	1186	6050 × 1850 × 2300	5380
- 60A	× 60	99.7	1428	6650 × 1850 × 2300	5850
TC2 - 120 - 30A	1200 × 30	70.2	1128	5260 × 2200 × 2900	7700
- 40A	× 40	94.4	1517	6080 × 2200 × 2900	8700
- 50A	× 50	118,6	1906	6780 × 2200 × 2900	9700
- 60A	× 60	142,8	2295	7500 × 2300 × 2900	10700
TC2 - 150 - 30A	1500 × 30	113,7	1862	5550 × 2600 × 3250	12300
- 40A	× 40	152,9	2504	6250 × 2600 × 3250	13700
- 50A	× 50	192,1	3146	6950 × 2600 × 3250	15100
- 60A	× 60	231,3	3788	7670 × 2600 × 3250	16600
TC2 - 200 - 40A	2000 × 40	253,5	5070	7800 × 3150 × 3800	33000
- 50A	× 50	318,5	6370	8650 × 3150 × 3800	35900
- 60A	× 60	383,5	7670	9520 × 3150 × 3800	38850
- 70A	× 70	448,5	8970	10470 × 3150 × 3800	41800

Automático de tipo hidráulico / tipo mecánico automático Multi-Plate / Sección rápida Plate-abierto

Modelo	Tamaño de las placas de filtro & cantidad (Mm / pieza)	área de filtro (M²)	El tratamiento de la capacidad (Volumen de torta de lodo) (Litros / lote)	L x W x H Árbitro. dimensión de la máquina (Tipo de Transportadores) (Altura de bastidor de base no incluida) (Mm)	Referencia peso (kgs)
TC2 - 63 - 30b3	630 × 30	19.4	229	4300 × 1250 × 1800	2280
- 40B4	× 40	26.1	308	4800 × 1250 × 1800	2550
- 50B5	× 50	32.8	387	5300 × 1250 × 1800	2820
TC2 - 80 - 30b3	800 × 30	31.0	435	4790 × 1520 × 2150	3420
- 40B4	× 40	41.7	585	5350 × 1520 × 2150	3860
- 50B5	× 50	52.4	735	5950 × 1520 × 2150	4300
- 60B6	× 60	63,1	885	6600 × 1520 × 2150	4740
TC2 - 100 - 30B5	1000 × 30	49.0	702	4720 × 1850 × 2300	4980
- 40B6	× 40	65.9	944	5450 × 1850 × 2300	5600
- 50B7	× 50	82.8	1186	6050 × 1850 × 2300	6260
- 60B9	× 60	99.7	1428	6670 × 1850 × 2300	6860
TC2 - 120 - 30B5	1200 × 30	70.2	1128	5270 × 2200 × 2900	8090
- 40B7	× 40	94.4	1517	5990 × 2200 × 2900	9000
- 50B9	× 50	118,6	1906	6690 × 2200 × 2900	9910
- 60B10	× 60	142,8	2295	7410 × 2300 × 2900	10830
- 70B12	× 70	167,0	2684	8110 × 2300 × 2900	11730
TC2 - 150 - 30B6	1500 × 30	113,7	1862	5500 × 2600 × 3220	12350
- 40B8	× 40	152,9	2504	6220 × 2600 × 3250	13750
- 50B10	× 50	192,1	3146	6920 × 2600 × 3250	15150
- 60B12	× 60	231,3	3788	7600 × 2600 × 3250	16550
- 70B14	× 70	270,5	4430	8300 × 2600 × 3250	18000

Perfil Yuan Chang Tsay Industry Co., Ltd. fue fundada en 1981, y mantuvo las 「calidad en primer lugar, la mejora continua, el desarrollo sostenible」 conceptos de gestión de negocios para ejecutar nuestra compañía todo el tiempo. Con experiencia en la fabricación profesional de más de treinta años en equipos de producción y ambientales insistido en continua investigación y mejora para producir nuestros productos relativos. Utilizando la última tecnología de diseño y fabricación para proporcionar los mejores equipos de tratamiento de aguas residuales. Hay sistemas de distribución de sonido en el mundo para proporcionar un servicio rápido y confiable, y tiene la cualidad más perfecta de servicio, con la industria espera que cree un ambiente libre de contaminación verde. Historia 1981 / julio: "Hong Hsiang" (predecesor de Yuan Chang) fue fundada como una empresa pecialized para el mantenimiento y la reparación de la máquina de fabricación de papel 1994 / julio:. Tsay Yuan Chang Industry Co., Ltd.was establecida y especializada en la producción de varios protección del medio ambiente equipos. 1997 / ene .: tenía el distribuidores autorizados en Taipei y Kaohsiung, combinado con nuestra oficina central en Taichung para ofrecer las ventas completas y después del servicio para nuestros clientes en Taiwán. 2002 Tenía .: / Oct nuestro departamento de exportación para desarrollar nuestro mercado externo positivamente, los productos de ventas de ultramar y netos de servicios, incluyendo china continental, Japón, EE.UU., Rusia, Australia, Europa, Sudeste de Asia, América central y del Sur, Oriente Medio, África ... etc. tienen una alta reputación y evaluación de 2003 / enero. :. Tenía el agente autorizado para ofrecer las ventas completas y después del servicio para nuestros clientes en china continental 2003 / Feb .: Comprado nuestra tierra nueva fábrica en Taichung Puerto Quanlian parque de la industria 2004 / Aug .: estimado y comenzó a guiar a la norma ISO 9001.: Sistema de Gestión de Calidad Internacional 2000 en nuestra empresa. 2005 / Mar .: obtenido la certificación ISO 9001: 2000 Sistema de Calidad Certificado. 2007 / Sep .: Nuestra nueva inauguración de la fábrica. 2009 / Ene .: obtenido el nuevo certificado del sistema de calidad ISO9001. 2011 / Aug .: En colaboración con el Instituto de Investigación de Tecnología Industrial de Taiwán, República de China para la I + D y la transferencia de tecnología de sus productos relativos .. 2012 / Ene ..: Se obtiene el certificado del CE del sistema de reciclaje de tratamiento de aguas residuales 」2012 / DEC. : Colocado dos centros de incubación de la Universidad de Ciencia y Tecnología y por medio de la cooperación de la fábrica y la escuela para mejorar y actualizar nuestros productos. 2014 / Ene .: adquirieron una nueva fábrica y combinar el lote de fábrica en 7100 m². 2014 / mayo: Establecido tres sucursales en Bangkok, Tailandia, Shanghai y Chongqing, China continental para ampliar los servicios de marketing y negocios. 2014 / Dic: El volumen de ventas y aplicaciones de nuestros equipos relativos accede 4.000 conjuntos. Lograr los objetivos de producción de plantas enteras con profesional de la fabricación de equipos de protección del medio ambiente, las empresas privadas de renombre mundial de marketing de producto y las instituciones públicas de una alta reputación y reconocimiento. 1998 ~ Ahora Obtenido múltiples patentes de Alemania, Estados Unidos, China, Taiwán y otros países, actúa como un líder en la industria en Taiwán con la excelente tecnología de los productos
