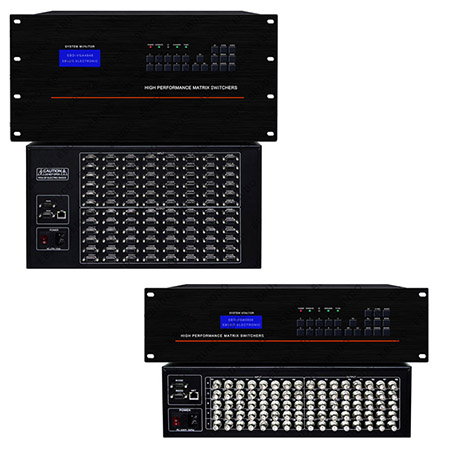

Vidéo Matrice Switcher - EB-VGARGBxxyy

Vidéo Matrice Switcher

Numéro d'article. : EB-VGARGBxxyy
Fournisseur Détails
CHIPCOM COMPUTER CO., LTD.
Pays : Taiwan
Ville : New Taipei City 23144
Adresse : 7F-7, No.94, Baozhong Road, Xindian District
TEL: +886-2-29160823
Fax : +886-2-29160841
Salle d'exposition en ligne : 63 Produits
VGA / RGB Matrix Switcher

EB-VGARGBxxyy est un commutateur matriciel VGA ou RGB qui prend en charge les ports d'entrée Xx VGA ou RGB et les ports de sortie VGA ou RGB, et mettez l'accent sur la commutation et l'envoi du signal VGA ou RGB. Il peut commuter n'importe laquelle de toutes les entrées VGA ou RVB sur un ou plusieurs ports de sortie VGA ou RGB et tous les ports de sortie VGA ou RGB sont indépendants et isolés.

Caractéristiques:
  1. Règle de nomenclature: EB-VGAxxyy ou EB-RGBxxyy.
  2. Prise en charge des entrées xx VGA ou RGB et des sorties VGA ou RGB, commutation entièrement croisée.
  3. En utilisant le nouveau MCU embarqué ARM11 32 bits intégré, un chipset de bande passante de données haute performance de 500 MHz et une capacité de conduite longue portée VGA ou RGB.
  4. À l'aide de la technologie DSIP (Digital Synchronous Identification Processing) et proposent une technologie de compensation de gain de distorsion de transmission longue distance pour accéder à une fonction de gain automatique.
  5. En utilisant la puissante fonction de conception logique à l'intérieur de FPGA pour rendre le commutateur matriciel plus flexible, plus rapide et plus fiable.
  6. Utilisation du circuit de protection électrostatique ESE 1500KV Pour éviter tout dommage causé par la prise chaude.
  7. Mémoire de scénario de commutation intégrée pour éviter la perte de données lors d'une panne de courant.
  8. Grâce à la télécommande infrarouge, elle permet d'activer la fonction de verrouillage des boutons pour éviter une erreur de fonctionnement.
  9. Utilisation d'une luminosité élevée, LCM de grande taille avec une couleur arrière bleue pour afficher tous les ports qui changent d'état.

Faits saillants du produit:
  1. La fonction de commutation de boucle incluse, et peut configurer n'importe quel intervalle de temps et séquence de port.
  2. Les 32 jeux groupés d'espace de mémoire de scénario de commutation, l'utilisateur peut choisir l'un d'entre eux directement.
  3. La commande et l'ID sont entièrement compatibles avec toutes les machines similaires sur le marché.
  4. Utilisation des boutons OMRON sur le panneau avant, plus longue durée de vie et plus sensible et confortable.
  5. Support 1 port LAN, 2 ports COM RS-232 et RS-485.
  6. La conception du port COM Dual est bonne pour les applications de paroi vidéo.
  7. Ouvrez le protocole de contrôle et suivez la norme de protocole commune, et prenez également en charge l'API et le SDK pour un développement avancé.

Voies de contrôle:
  1. Commande de bouton: toutes les fonctions de commutation peuvent être effectuées par des boutons-poussoirs sur le panneau avant du commutateur matriciel.
  2. Télécommande: toutes les fonctions de commutation peuvent être effectuées par une télécommande infrarouge.
  3. Contrôle du logiciel: toutes les fonctions de commutation peuvent être effectuées en utilisant le logiciel spécifié sur WIN PC.

Spécifications communes:
  1. Alimentation AC: 110V - 240V, 50/60 Hz, détection automatique.
  2. Le châssis en rack de 19 po et la hauteur dépend du nombre de ports.

Spécifications techniques:
  1. Vitesse de commutation: 50ms (max.)
  2. Niveau du signal: 0.7V pp / 5.08Vp-p (TTL)
  3. Format du signal: VGA, RGBHV, RGBS, RGsB, RsGsBs
  4. Ratio S / N: ≥99dB
  5. Isolation (Cross Talk): -91dB @ 10 MHz, -79dB @ 100 MHz
  6. IO Jack: HD15PIN (VGA) Female / 15pin DB / D-Sub ou BNC x5 pour RGBHV
  7. IO Impédance: 75Ω
  8. Résolutions de support: 640X480 ~ 2560X1600 (60Hz
  9. Niveau de signal synchrone: TTL
  10. Protocole COM: 9600 bps, N81
  11. Définition de broche de port COM: 2 = TX, 3 = RX, 5 = GND
  12. Logiciel de contrôle: Fournir un programme basé sur Windows

Modèles populaires
VGA0404 4 VGA IN, 4 VGA OUT
VGA0408 4 VGA IN, 8 VGA OUT
VGA0416 4 VGA IN, 16 VGA OUT
VGA0804 8 VGA IN, 4 VGA OUT
VGA0808 8 VGA IN, 8 VGA OUT
VGA0816 8 VGA IN, 16 VGA OUT
VGA1604 16 VGA IN, 4 VGA OUT
VGA1608 16 VGA IN, 8 VGA OUT
VGA1616 16 VGA IN, 16 VGA OUT
VGA2408 24 VGA IN, 8 VGA OUT
VGA2424 24 VGA IN, 24 VGA OUT
VGA3232 32 VGA IN, 32 VGA OUT
VGA4040 40 VGA IN, 40 VGA OUT
VGA4848 48 VGA IN, 48 VGA OUT

RGB0808 8 RGB IN, 8 RGB OUT
RGB1616 16 RGB IN, 16 RGB OUT
RGB3232 32 RGB IN, 32 RGB OUT
RGB4848 48 RGB IN, 48 OUT RGB
RGB6464 64 RGB IN, 64 OUT RGB
