बिल्ली 6 F-UTP ठोस स्थल
डेटा Connx ™ 6000 एक लागत प्रभावी श्रेणी 6, उच्च बैंडविड्थ और Gigabit Aped और पूर्ण द्वैध प्रसारण में आवेदन के लिए उच्च निष्पादन केबल प्रणाली है. डेटा Connx ™ 6000 है एक गारंटी प्रदर्शन फैक्स श्रेणी 6 केबल की आवश्यकताओं से अधिक है और सकारात्मक PSACR प्रदान करता है भविष्य में बैंडविड्थ की आवश्यकता के लिए 300 मेगाहर्ट्ज से ऊपर.

डेटा Connx ™ 6000 श्रेणी 6 केबल है कि प्रस्ताव एक उच्च गति, warranted के उन्नत अधिक बैंडविड्थ की मांग अनुप्रयोगों के लिए उच्च निष्पादन केबल सिस्टम श्रृंखला के पहले.

सुविधाएँ और लाभ
* टेप डिजाइन छोटे समस्त व्यास और स्थापना के आसानी के लिए इंजीनियर
* अद्वितीय पहचान की आसानी के लिए पैकेजिंग उत्पाद - विशिष्ट
अनुप्रयोग
* 300MHz करने के लिए सकारात्मक भविष्य बैंडविड्थ आवश्यकताओं के लिए PSACR
IEEE 802,3 1000BASE टी (Gigabit ईथरनेट), 100BASE-TX, 10BASE टी
* ANSI/TIA/EIA-854: 1000BASE-TX
* 155 सांसद / एस, 1.2 GB / एस एटीएम
* एएनएसआई X3.263: 100 MB / s
* आईईईई 802.3af DTE पावर (POE) से
* 4/16 MB / एस टोकन अँगूठी
* डिजिटल वीडियो
* ब्रॉडबैंड और baseband एनालॉग वीडियो
मानक अनुपालन
* आईएसओ / आईईसी 11,801 संस्करण 2.0
* 61,156-5 आईईसी
* Cenelec एन 50,173-1
* एएनएसआई / TIA 568 C.2

समाई असंतुलित होना (अधिकतम)	1600
@ 0.8 या 1 kHz (पीएफ / मी)
डीसी प्रतिरोध (अधिकतम)	95
Ω / 20 @ मी ℃
एक जोड़ी के भीतर प्रतिरोध असंतुलित होना (अधिकतम)	2
(%)
जोड़े के बीच प्रतिरोध असंतुलित होना (अधिकतम)	4
(%)
तिरछा देरी (अधिकतम)	45
Ns/100m @ 20 ℃

Nom. प्रसार के वेग	65
लाइट की स्पीड%
इनपुट प्रतिबाधा मतलब	100 5Ω
_AT_ 100 मेगाहर्ट्ज
ढांकता हुआ ताकत	न्यूनतम न्यूनतम
	1.0kVdc 2.5kVdc
	या या
	0.7kVac 1.7kVac
	1 मिनट के लिए. 2 सेकेंड के लिए.

बिजली के प्रदर्शन

Freq. (मेगाहर्ट्ज)	Ins.Loss	आरएल	जोड़ी के लिए जोड़ी		पावर योग		पो. देरी
			अगला	ELFEXT	अगला	ELFEXT
	(DB/100m)	(DB)	(DB/100m)		(DB/100m)		(Ns/100)
	मैक्स.	मिन.	मिन.	मिन.	मैक्स.	मिन.	मैक्स.
1	-	20.0	-	-	-	-	-
4	3.8	23.0	66.3	56.0	63.3	53.0	552.0
10	6.0	25.0	60.3	48.0	57.3	45.0	545.4
16	7.6	25.0	57.2	43.9	54.2	40.9	543.0
20	8.5	25.0	55.8	42.0	52.8	39.0	542.0
31.25	10.7	23.6	52.9	38.1	49.9	35.1	540.4
62.5	15.5	21.5	48.4	32.1	45.4	29.1	538.6
100	19.9	20.1	45.3	28.0	42.3	25.0	537.6
200	29.1	18.0	40.8	22.0	37.8	19.0	536.5
250	33.0	17.3	39.3	20.0	36.3	17.0	536.3

नोट: मान 100 मीटर (328ft.) लंबाई प्रति DB में व्यक्त कर रहे हैं

जोड़े की संख्या	कंडक्टर का आकार	कोर आयाम (मिमी)	कुल मिलाकर आयाम (मिमी)
4	23AWG	0.565	7.73

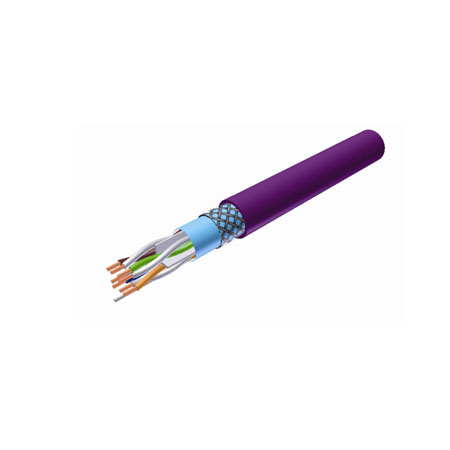

ठोस नंगे तांबे कंडक्टर के thermoplastics polyolefin से अछूता है. दो अछूता कंडक्टर एक साथ मुड़ के लिए एक जोड़ी के रूप में और चार ऐसे जोड़े के लिए बुनियादी इकाई के रूप में cabled. 4 कंडक्टर अछूता जोड़े को अलग एक पार भराव के बीच में cabled है. एल्यूमिनियम पॉलिएस्टर टेप और tinned तांबे के समग्र ब्रेडिंग 4pairs.

जैकेट: पीवीसी
जैकेट रंग: ग्रे, नीले, नारंगी
कम धूम्रपान शून्य हलोजन
आउटडोर पीई
