NO.

Articolo

specificazione

osservazione

1

Capacità nominale

120AH (Min: 115Ah)

La ricarica standard, 0.2C CC (corrente costante) scarico a 360V tagliati fuori, a 23 ± 3 ℃

2

Voltaggio nominale

460V

Uscita standard Tensione nominale

3

Corrente di carica standard

30A (0.25C)

0 ℃ ~ 45 ℃ 30A (0.25C) CC (corrente costante) di carica per

504V, quindi CV (tensione di 525V costante) carica fino current≤0.01C carica

4

Charge Fine tensione

525V

Meglio per 30A (0.25C) CC / CV 525V, 0.01C tagliati fuori.

5

Scarico standard

attuale

120A (1C)

120A (1C) CC (corrente costante) scarico a 360V

6

Max. scarico corrente

930A

335KW CP (potenza costante) fino a 930A di scarico per 2seckeeps 1000A per 10s

7

Temperatura durante la carica

1000A (20C)

Durante la ricarica della batteria processo, batteria e ambiente

temperatura non superi i 45 ℃

8

Temperatura durante la scarica

0 ℃ ~ 45 ℃

La gamma di temperatura specificato, il lavoro della batteria

normalmente nell'ambito della perdita di capacità nell'errore

9

Modulo Peso

-20 ℃ ~ 65 ℃

Includi fili

10

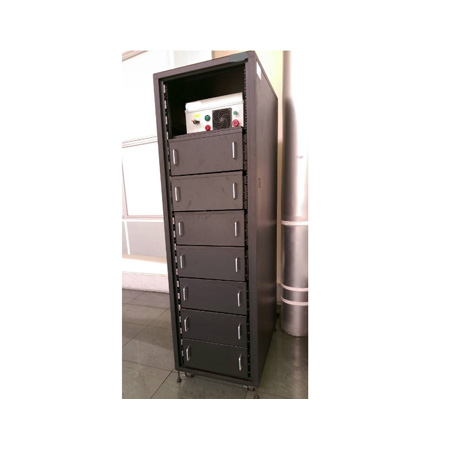

Battery Cabinet Peso (con modulo)

<20Kg

Include cavi e materiale di imballaggio

11

modulo di impedenza

≤50mΩ

AC impedenza

NO.

Articolo

Criterio

Metodo di prova

1

Caratteristiche C-rate

0.2C

100%

Test della temperatura: 23 ± 3 ° C

Charge: 0.2C, CC / CV, 525V, current≤0.01C cut-off di scarico: 2C CC, 360V tagliato fuori

2C

≥95%

2

dipendenza dalla temperatura

di capacità

60 ℃

≥95%

Charge: 0.2C, CC / CV, 525V, current≤0.01C cut-off, a

23 ± 3 ° C

Scarico: A regolazione 0.2C temperatura, CC, 360V cut-off (intervallo di variazione della temperatura è di 2 ore)

45 ℃

≥95%

23 ℃

100%

0 ℃

≥65%

-10 ℃

≥50%

3

Caratteristiche del ciclo di vita

1500 ~ 200

cicli

Charge: 0.2C (24A) CC / CV, 525V, current≤0.01C cut-off

Scarico: 0.5C CC 360V cut-off

Quando la capacità di scarico ridotto al 70% della capacità iniziale, Stop test.

4

Conservazione

Caratteristiche (capacità di recupero)

23 ℃

≥95%

Su uno storage, lo stato delle cellule è il 60% di carica ~ 75%

45 ℃

≥90%

60 ℃

≥90%

NO.

Articolo

Criterio

Metodo di prova

1

Temperatura costante e prova di umidità costante

Nessuna esplosione,

nessun fuoco, nessuna perdita. la capacità di scarico non è inferiore al 60% della capacità iniziale

Dopo la carica standard, condizione di test:

Temperatura: 40 ± 5 ° C

Umidità relativa: 90 ~ 95RH

Stoccaggio Tine: 48 ore

Poi tornare a temperatura ambiente per 2 ore, poi 1C scarico al fine di tensione

2

test di vibrazioni

Nessuna esplosione,

nessun fuoco,

nessuna perdita

Al termine della carica di serie, fissata alla cellula di vibrazioni

tavolo, poi sottoposto a prova di vibrazione per 30 minuti

per asse di assi XYZ

indice di frequenza: 1oct / min

Frequenza di vibrazione: 10Hz-30Hz

Escursione (ampiezza singolo): 0,38 millimetri

Frequenza di vibrazione: 30Hz-55Hz

Escursione (ampiezza singolo): 0,19 millimetri

3

Bassa pressione

Nessuna esplosione, nessun fuoco,

nessuna perdita

23 ± 3 ° C in .Stalled veramente vuoto, ridurre gradualmente il

pressione interna ≤ 11,6 kPa (simulato altitudine 15240m) e mantenere 6 ore.

4

Prova di caduta

Nessuna esplosione,

nessun fuoco,

nessuna perdita

Eliminare la batteria in condizione di spedizione da 1m

altezza su cinque centimetri più spessa di cemento con p-piastrelle su di esso 3

volte ciascuno di X, Y e Z a 23 ± 3 ° C.

NO.

Articolo

Criterio

Metodo di prova

1

sovraccarica di prova

Nessuna esplosione, nessun fuoco

3C, CC / CV, 10V a 23 ± 3 ° C, quando la capacità di portata 2.5C o il tempo di raggiungere i 60 minuti, prova finale.

2

Nel corso di test di scarico

Nessuna esplosione, nessun fuoco

Dopo scaricato alla tensione di cut-off. La batteria deve essere sottoposto ad una condizione di corto circuito con un carico di resistenza inferiore a 30Ω per 24 ore.

3

test di riscaldamento

Nessuna esplosione, nessun fuoco

Una batteria deve essere riscaldato in gravità in una convezione gravità o forno a circolazione d'aria. La temperatura del forno deve essere sollevata ad una velocità di 5 ± 2 ° C / min ad una temperatura di 130 ± 2 ° C, alla quale temperatura del forno deve rimanere per 30 minuti prima del test viene interrotto.

4

Test di Alta Temp

Nessuna esplosione, nessun

fuoco, recupero Capacità ≥ 80

Dopo carica standard, lasciando la batteria a 85 ° C per 4 ore.

5

Prova di corto circuito

Nessuna esplosione, nessun fuoco

Dopo carica standard, la batteria deve essere sottoposto ad una condizione di corto circuito con un filo di resistenza inferiore a 100M per 1 ora.

No

Articolo

valore standard di prova

1

Sopra la carica di tensione Protezione

3.90 ± 0.025V / Monomerico

2

Sopra scarico protezione di tensione

360V

3

Sovracorrente Protezione corrente

1000A

4

Sopra protezione di temperatura

75 ℃

5

Sopra protezione di temperatura spegnere l'interruttore di emergenza

75 ℃

Articolo

requisito

Temperatura di conservazione

Breve periodo meno di 1 mese

-10 ° C ~ + 45 ° C

Lungo periodo meno di 6 mesi

-10 ° C ~ + 35 ° C

Umidità

<75 RH

carico

Circa 50 ~ 75 stato di carica
