NON.

Article

spécification

Remarque

1

Capacité nominale

150Ah

(Min: 144.0Ah)

La charge standard, 0.2C CC (courant constant) décharge à 280V coupées, à 23 ± 3 ℃

2

Tension nominale

614V

Sortie standard Tension nominale

3

Courant de charge

150A (1C)

0 ℃ ~ 45 150A (1C) CC (courant constant) chargé de 504V, puis CV (525V de tension constante) chargé jusqu'à la charge current≤0.01C

4

Charge Ending Voltage

700 V

Best for 0.3C CC / CV 700V, 0.01c coupé.

5

Température pendant la charge

0 ℃ ~ 45 ℃

Pendant le processus de charge batterie, la batterie et la température ambiante ne dépasse pas 45 ℃

6

Température pendant la décharge

-20 ℃ ~ 65 ℃

La plage de température spécifiée, le travail de la batterie

normalement dans le cadre de la perte de la capacité dans l'erreur

7

Module Poids

<45Kg

Inclure fils

8

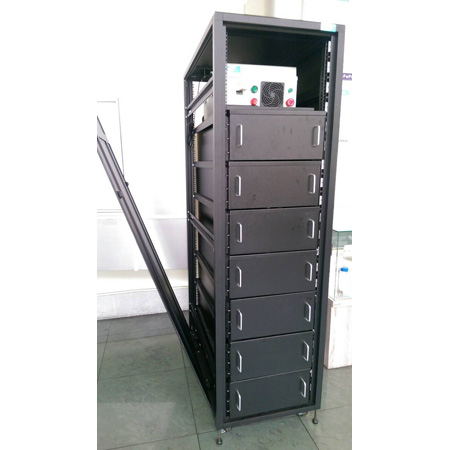

Poids de la batterie Cabinet (avec modules)

<450Kg

Inclure les fils et les matériaux d'emballage

9

Impédance du module

≤20mΩ

AC Impédance

NON.

Article

Critère

Méthode d'essai

1

Caractéristiques C-taux

0.2C

100

Test de température: 23 ± 3 ° C

Charge: 0.2C, CC / CV, 525V, current≤0.01C cut-off Discharge: 2C CC, 360V coupé

2C

≥95

2

Dépendance temperatue de la capacité

60 ℃

≥95

Charge: 0.2C, CC / CV, 525V, current≤0.01C cut-off, à

23 ± 3 ° C

Décharge: En position 0.5C de température, CC, 280V cut-off

(Intervalle de changement de température est de 2 heures)

45 ℃

≥95

23 ℃

100

0 ℃

≥65

-10 ℃

≥50

3

Caractéristiques de cycle de vie

800 ~ 800 ~ 1200cycles 1200

Charge: 0.2C (10.2A) CC / CV, 525V, ≤ courant 0.01c

couper

Décharge 0.5C CC 360V cut-off

Lorsque la capacité de décharge réduit à 70 de la capacité initiale, arrêter le test.

4

Stockage Caractéristiques (Capacité de récupération)

23 ℃

≥95

Sur un stockage, l'état de la cellule est de 60 ~ 75 chargé

45 ℃

≥90

60 ℃

≥90

NON.

Article

Critère

Méthode d'essai

1

La température constante et test humidité constante

Aucune explosion, Pas de feu, pas de fuite. Décharger capacité est pas inférieure à la capacité initiale

Après la charge standard, condition de test: Température: 40 ± 5 ° C Humidité relative: 90 ~ 95RH Storage Tine: 48heures

Puis retour à la température ambiante pendant 2 heures, puis 1C décharge à mettre fin à la tension

2

Test de vibration

Aucune explosion, pas de feu, pas de fuite

Après la charge standard, fixe la cellule à table vibrante, puis soumis à une épreuve de vibration pendant 30 minutes par axe des axes XYZ

Taux de fréquence: 1OCT / min

Fréquence de vibration: 10Hz-30Hz

Excursion (amplitude simple): 0.38mm

Fréquence de vibration: 30Hz-55Hz

Excursion (amplitude simple): 0,19 mm

3

Basse pression

Aucune explosion, pas de feu, pas de fuite

23 ± 3 ° C .Stalled dans vraiment vide, réduire progressivement la pression interne ≤ 11,6 kPa (simulée altitude de 15240m) et maintenir 6 heures.

4

Épreuve de chute

Aucune explosion, pas de feu, pas de fuite

Déposez la batterie dans l'état de l'expédition de 1m de hauteur sur 5cm en béton épais avec p-tuile sur 3 fois chacun des X, Y et Z à 23 ± 3 ° C

NON.

Article

Critère

Méthode d'essai

1

surcharge test

Aucune explosion, pas de feu.

3C, CC / CV, 10V à 23 ± 3 ° C; Lorsque le 2.5C capacité de portée ou de temps atteindre 60 minutes, le test final.

2

Au cours des essais de décharge

Aucune explosion, pas de feu.

Après déchargé à la tension de coupure. La batterie doit être soumis à une condition de court-circuit avec une charge de résistance inférieure à 30Ω pour 24 heures.

3

Essai de chauffage

Aucune explosion, pas de feu.

Une batterie doit être chauffé dans une gravité dans une convection par gravité ou four à circulation d'air. La température du four doit être augmentée à une vitesse de 5 ° ± 2 ° C / min jusqu'à une température de 130 ± 2 ° C, température à laquelle le four doit rester pendant 30 minutes avant le test est interrompu.

4

High Temp test

Aucune explosion, non

fire.Recovery Capacité

≥ 80

Après charge standard, en laissant la batterie à 85 ° C pendant 4 heures.

5

Court-circuit

Tester

Aucune explosion,

pas de feu.

Après charge standard, la batterie doit être soumis à une condition de court-circuit avec un fil de résistance inférieure 100mΩ pendant 1 heure.

NON.

Article

valeur standard de test

1

Plus de la tension de charge de la protection

3,65 ± 0.025V /

2

Au cours actuel de protection en cours

320A

3

Protection contre la surchauffe

65 ° C,

Article

Exigence

Température de stockage

Courte période de moins de 1 mois

-10 ° C à + 45 ° C,

Longue période de moins de 6 mois

-10 ° C à + 35 ° C,

Humidité

<75 RH

Accusé

Etat A propos facturés à 50 ~ 75
