Aplicação

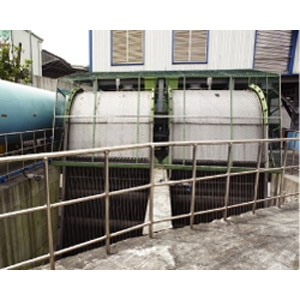

Viajando tela bar é um totalmente automático, equipamento de remoção de detritos de forma contínua. Foi concebido para remover grande quantidade de detritos nos canais de água, o equipamento pode ser utilizado no canal de entrada da fábrica de tratamento de efluentes ou a estação de bombagem.

Estrutura (Consulte a Dw. 1.2)
1a. Cremalheira
1b. Rack de auxiliar
2. Quadro
3. Dente
4. Viajando cadeia
5. Condução unidade
6. Plataforma de operação
7. Chapa morta
8. Detector diferencial nível

A = Altura da plataforma
B = Espaço de manutenção
CW = largura do canal
GW = largura rack CW-0,32 m
CD = Canal profundidade
H = folga telhado 4m ~
G = acesso Triagem movendo = 1,8 ~ 2,1 m
θ = inclinação Equipment
F = comprimento mínimo necessário para a instalação

(Consulte a Dw. 1.2)

Função (Refer. Dw.3 ~ 6)
1a. Rack principal
1b. Rack auxiliar
2. Acessório
3. Dente
4. Motor dispositivo de ajuste redutor
5. Apertar cadeia
