ट्रांसफार्मर सबस्टेशन
आइटम नंबर : | Shared Tank-type |
प्रदायक विवरण
देश
: चीन
शहर
:
पता
:
TEL: +--
Fax
: +--
ऑनलाइन शोरूम
:
33 उत्पाद
<>p{margin:0;}<>

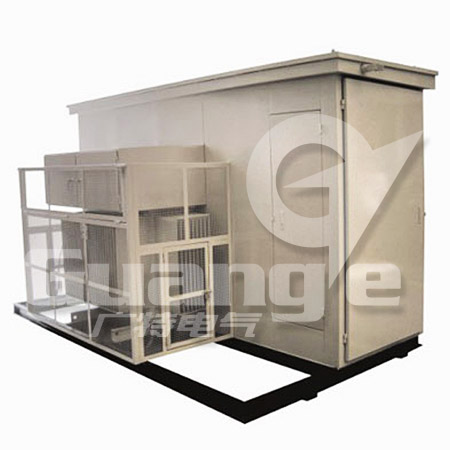

साझा टैंक प्रकार के ट्रांसफार्मर स्टेशन ट्रांसफार्मर स्टेशन की तरह एकीकृत केबल या तांबा पट्टी से ट्रांसफार्मर और कैबिनेट ही नींव संरचना पर रखने के बाद उच्च और कम वोल्टेज कैबिनेट के साथ सामान्य ट्रांसफॉर्मर तेल डूबे संयोजन है.
पैरामीटर आइटम | पैरामीटर | ||
उच्च वोल्टेज हिस्सा | ट्रांसफार्मर | कम वोल्टेज हिस्सा | |
रेटेड वोल्टेज (केवी) | 12 | 0.4 | |
निर्धारित क्षमता (केवीए) | 100-1600 | ||
रेटेड वर्तमान (ए) | 630 | 630-3200 | |
रेटेड शॉर्ट सर्किट वर्तमान ड्रॉप आउट (KA) | 31.5 | ||
रेटेड ICW (तत्काल वर्तमान को झेलने) (के.ए. है /) | 2/20 20/3 | 30/1 1/50 | |
रेटेड शॉर्ट सर्किट चालू बनाने (KA) | 50 | ||
झेलने रेटेड शिखर वर्तमान (KA) | 50 | ||
रेटेड मौजूदा रिले (वर्तमान हस्तांतरण) (ए) | 2000 | ||
बिजली आवृत्ति वोल्टेज 1min झेलने (केवी) | 48 अंतराप्रावस्था, 42 भूमि पर रिश्तेदार अस्थिभंग | 35 | 2.5 |
रेटेड आवेग को झेलने वोल्टेज (केवी) | 85 अंतराप्रावस्था, 75 भूमि पर रिश्तेदार अस्थिभंग | 6 | |
शैल सुरक्षा स्तर | Ip33 | पूरी तरह से संलग्न | Ip33 |
आयाम (टर्मिनल प्रकार डब्ल्यू * पी एच *) | 1900 2000 * 2000 * (500kV से अधिक नहीं) | ||
बाईस सौ * 2000 (630 800KVA ~ 2100) | |||
वजन (किलो) | 4000 (500 केवीए) | ||
5500 (800 केवीए) |
