【技术规格：
项目NO.TM-5008

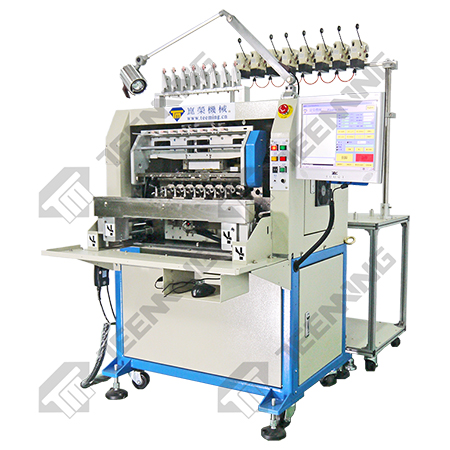

说明：8轴绕线机
主轴数量：8
控制系统：交流伺服电机
数据存储：1GB CF卡
张力器：机械
主轴间距：50毫米
Max.Bobbin对角线为40mm骨架宽度下32毫米
绕组的最大宽度85米/分
卷绕速度：12000转/ 18000RPM
卷绕方向：顺时针/逆时针
主轴停止精度：+/- 0.225度
（AWG /毫米）电线范围：AWG48〜28 / 0.03〜0.3毫米
最大移动距离X - >90毫米
最大移动Y->65毫米
最大移动Z->50毫米
XYZ轴增量（步骤）：0.02毫米（机械）/ 0.001时毫米（程序）
线缠角度：0°/ 90°
最大速度裹：200毫米/秒
电源：1¢AC 220V，50/60 HZ
消耗功率：3KW
气压提供所需：5-6 KGS /平方厘米（= 0.5-0.6MPA）
机器尺寸（包括屏幕）：135（L）×110（宽）x 145（H）厘米
机器尺寸（包括屏幕和张紧情况）：135（L）X235（W）×160（高）cm
整机重量：465KGS
选项：
丝倍捻机（下0.05毫米线径）
自动加载和卸载（骨架宽度下22毫米）
刀具（线径：在0.28毫米）
刀（线径：在0.15毫米）
电力紧张

备注
轴：8
最大。扭长度为300mm
丝股数：1.3.5.7.9 ---->可编程
最大加捻速度：5000 RPM
套装线圈：314,1927，T90
应用：汽车继电器

特色：

1. 通过PLC控制器，可以精确地调整自动绕线机，钢筋数量，时间的卷绕速度，调试也方便。
2. 行紧密和整齐，钢丝直径变形不受影响。
3. 根据不同的输入程序，可以围绕多种在同一台机器不同络筒机。
4. 一个人的劳动力就可以完成更多的工作比许多人，大大提高工作效率，降低企业成本。
5. 全自动绕线机可以节省能源。
6. 该车间员工可以经过简单的培训，操作，更人性化的完成。
7. 可以是样本各地的diverses。
