Specificate Técnica:
Item NO.TM-3624

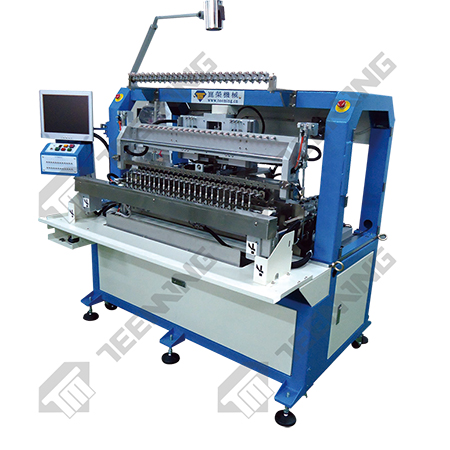

Descrição: máquina de enrolamento 24 EIXO
Número de eixos: 24
Sistema de controle: AC Servo Motor
Armazenamento de dados: 1GB CF Card
Tensor: Mecânica
Spindle pitch: 36 mm
Max.Bobbin Diagonal: 26 mm bobina largura sob 18 milímetros
Max.Width de enrolamento: 85 mm
Enrolamento Velocidade: 18000 RPM
Direção de enrolamento: CW / CCW
Parada do fuso Precisão: +/- 0,225 graus
(AWG / mm) Arame Range: AWG48 ~ 28 / 0,03 ~ 0,3 milímetros
Máxima Distância de viagem X: 90 mm
Máxima Distância de viagem Y: 90 mm
Máxima Z Distância de viagem: 55 mm
XYZ Axes Incremento (Step): 0,02 milímetros (mecânica), 0.001 mm (programa)
Fio de envolvimento ângulo: 0 ° / 90 °
Velocidade Máxima de Embalagem: 200mm / seg
Fonte de alimentação: 3 ¢ AC 220V, 50/60 HZ
energia consumida: 7KW
Pressão Air Supply necessário: 5-6 kgs / cm2 (= 0.5-0.6MPA)
Máquina Dimensão (Incluir tela): 185 (L) x 115 (W) x 155 (H) cm
Dimensão da máquina (Incluir tela e caso tensor): 185 (L) x235 (W) x 160 (H) cm
Peso da máquina: 900KGS
Escolha:
Fio Twister (diâmetro do fio sob 0,05 mm)
Automatic carga e descarga (bobina largura sob 22 milímetros)
Cutter (Diâmetro do fio: Over 0,28 milímetros)
Knife (Diâmetro do fio: Over 0,15 milímetros)
Elétrico-tensionador

Observação:
Spindle: 24
comprimento de torção máxima: 300 milímetros
Número de fio vertentes: 1.3.5.7.9 ....... programável
velocidade de torção máxima: RPM 5000
bobina Suit: 13F, T73,115,4078
Aplicação: Tipo de pequeno relé

Característica:

1. sistema de transmissão servo motor.
2. função de senha, evitar programa mudou por acidente.
3. O projeto original gabarito enrolamento, alterar gabarito com facilidade e segurança.
4. estrutura simples, de fácil manutenção.
5. controle de tensão preciso.
6. variedade fio Auto, não deixando fio residual.
7. comando de linguagem de alto nível para a edição do programa.
