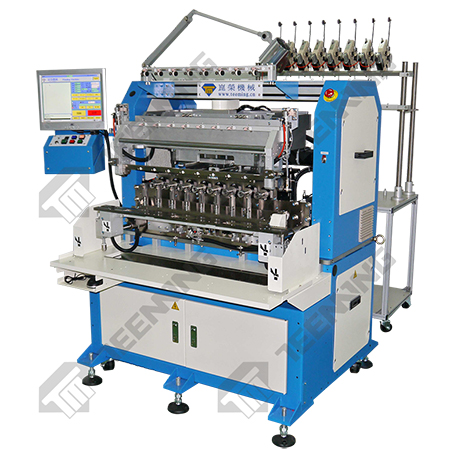

Fio máquina de bobinamento

Artigo no. :

TM-1008

Detalhes do fornecedor

TEEMING MACHINERY CORP.

País : Taiwan

Cidade : NEW TAIPEI

Endereço : NO.8,LN.302,XINSHU RD.,XINZHUANG DIST.,NEW TAIPEI CITY 242,TAIWAN(R.O.C.)

TEL: +886-2-22060881

Fax : +886-2-22060800

Sala de exposições em linha : 33 Productos

Detalhes do produto Perfil do fornecedor

Especificações técnicas:
Item-1008 NO.TM
Descrição: 8 EIXO máquina de enrolamento

Descrição:

Número de eixos	8
Sistema de controle	AC Servo Motor
Armazenamento de dados	Cartão CF 1GB
tensor	Mecânico
Fio de envolvimento Angle	0 ° / 90 °
Fonte de energia	3 ¢ AC 220V, 50/60 HZ
energia consumida	5KW
Winding velocidade	6000 RPM
Direção de enrolamento	CW / CCW
Precisão de paragem do fuso	+/- 0,225 graus
Pressão do ar de alimentação necessária	5-6 kgs / cm2 (= 0.5-0.6MPA)
peso da máquina	800KGS

Descrição: Tamanho:

Spindle pitch:	100 milímetros
Max. bobina Diagonal	80 mm bobina largura sob 75mm
Max. Largura de enrolamento	95 mm
(AWG / mm) Faixa de Arame	AWG48 ~ 28 / 0,03 ~ 0,5 milímetros
Máxima Distância de viagem X / Y / Z	100 mm / 100 mm / 80 mm
XYZ Axes Incremento (Step)	0,02 milímetros (mecânica), 0,001 mm (programa)
Velocidade máxima Embalagem	200 milímetros / seg
Dimensão da máquina (Incluir tela)	180 (L) x 125 (W) x 160 (A) cm
Dimensão da máquina (Incluir tela e caso tensor)	180 (L) x235 (W) x 160 (A) cm

opções:

Fio Twister (diâmetro do fio sob 0,05 mm)
Descarga e carga automático (bobina largura sob 22 milímetros)
Cutter (Diâmetro do fio: Over 0,28 milímetros)
Knife (Diâmetro do fio: Over 0,15 milímetros)
tensor elétrica

Observações:

Fuso	8
O comprimento máximo de torção	300 milímetros
Número de fio Vertentes	1.3.5.7.9 ....... programável
Velocidade máxima de torção	5000 RPM
atender Bobina	EI66

Vantagem:
Não há necessidade complicar manutenções / nenhum ruído / com bom funcionamento, facilidade de operação e manutenção
área de enrolamento de alta velocidade está longe de contaminação, também pode melhorar a produtividade.

Aviso prévio:

A máquina deve ser instalada plana e partes nonvibrating.spare devem ser lubrificados a abundância.
sujeira limpa e clara na máquina para manter máquina em boas condições.
