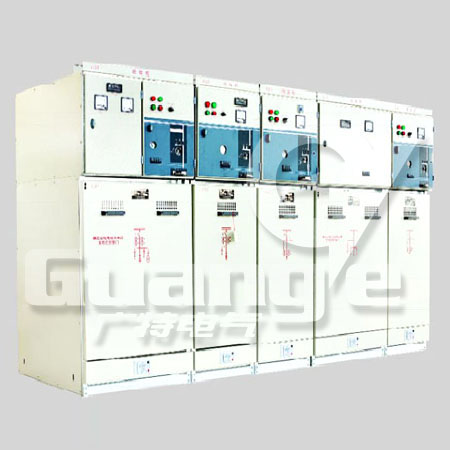

<>p{margin:0;}<> XGN15-12 Box-AC di tipo fisso in metallo-chiusa Anello SF6 quadro principale (di seguito denominato Switchgear SF6), è applicabile per il singolo sistema di sbarre (3-fase, AC, 3 ~ 10kV, 50Hz) per la distribuzione di energia interna. E 'ampiamente utilizzati negli stabilimenti, aree residenziali, grattacieli, sistema ad anello della griglia urbana e stazioni di distribuzione degli utenti finali e box di tipo stazioni di trasformazione.
Parametri tecnici:
SN | Nome | Unità | Valore numerico | Osservazione |
1 | Tensione nominale | kV | 12 | F, FR |
2 | Frequenza nominale | Hz | 50 | F, FR |
3 | Corrente nominale | A | 630 | F, FR |
4 | Fusibile di corrente massima | A | 125 | F, FR |
5 | Nominale di breve durata corrente | kA | 25 | F |
6 | Durata nominale di corto circuito | S | 4 | F |
7 | Corrente nominale di picco | kA | 63 | F |
8 | Nominale di corto circuito rendendo corrente | kA | 63 | F |
9 | Nominale di carico attivo corrente di interruzione | A | 630 | F |
10 | Closed-loop di corrente di rottura | A | 630 | F |
11 | Cavo di corrente di carica nominale | A | 10 | F |
12 | Circuito principale resistenza | μΩ | ≤ 150 | F |
13 | Trasferimento di corrente | A | 1700 | FR |
14 | Nominale di cortocircuito corrente di interruzione | kA | 50 | FR |
15 | Resistenza di loop principale (ad esclusione fusibile) | μΩ | ≤ 250 | FR |
16 | La stessa distanza | millimetri | 2105 | F, FR |
17 | Coppia massima di esercizio | Accensione | Nm | 8 ~ 100 | F, FR |
Commutazione di | Nm |
18 | Coppia massima di esercizio | Accensione | Nm | 8 ~ 100 | Messa a terra della stazione |
Commutazione di | Nm |
19 | Nominale di breve durata attuale del sezionatore di terra | kA | 25 | F |
20 | Durata nominale di corto circuito del sezionatore di terra | S | 3 | F |
21 | Corrente nominale di picco del sezionatore di terra | kA | 63 | F |
22 | 1min nominale di breve tempo-frequenza di alimentazione Tensione di tenuta | Ph-ph, Ph-terra | kV | 42 | F, FR |
Breaker gap | 48 |
23 | Impulso Tensione nominale di tenuta | Ph-ph, Ph-terra | kV | 75 |
Breaker gap | 85 |
24 | Durata di vita meccanica | Caricare interruttore | Volte | 2000 |
Sezionatore | 2000 |
25 | Classe di protezione | | IP3X |
www.power-trasformatore-manufacturer.com (marchio registrato "www.power-trasformatore-manufacturer.com"), l'ex Foshan Guangte Trasformatore Co., Ltd, è stato un produttore designato Bureau settore delle macchine Stato e Stato Power Corporation . Fondata nel 1993 e si sviluppò rapidamente per oltre un decennio, www.power-trasformatore-manufacturer.com è diventata una grande impresa high-tech con oltre 30.000 metri quadrati dell'area di produzione gardenlike in Nanhai Shishan Scienza e della Tecnologia Parco Industriale, che è solo uno ora di viaggio da Guangzhou. www.power-trasformatore-manufacturer.com specializzata nella produzione di 10kV Trunk Branch Cable serie, XGN □ □ e HXGN serie 10 kV AC Quadri Ghiera Enclosed principale, serie 10kV Quadri estraibile e fisso Confezionato dispositivo, Shift-type e Tank-tipo di stazione di Transformer, combinata e estraibile LV apparecchiatura di interruzione Packaged, Tank Illuminazione serie Distribution, DJ □ 2 serie LV Reactive compensatore, così come 10kV consulenza Scheme rete di distribuzione e di ingegneria. www.power-trasformatore manufacturer.comalso produrre 35kV seguito a bagno d'olio trasformatore, a secco di tipo Transformer, combinato Transformer, trasformatore e raddrizzatore, trasformatore da forno, Mine-trasformatori usati e altri trasformatore uso speciale. La nostra capacità produttiva: con riempimento ad olio Transformer, 5000 set all'anno; Tank-tipo di trasformatore, 500sets all'anno; a secco di tipo Transformer, 1800 set all'anno; HV e LV apparecchiatura di interruzione e confezionato, 5000sets all'anno. Il nostro prodotto di alta qualità è stata ben dimostrata dal nostro rapido sviluppo della società e degli ordini continui da parte dei nostri affezionati clienti. Abbiamo stato premiato come Guangdong high-tech, 3C certificata dell'impresa e marchi Guangdong Famous. www.power-trasformatore-manufacturer.com nutre ogni opportunità di business all'estero e ha fiducia che possiamo fornire i prodotti più affidabili per i nostri clienti d'oltremare.
