Quadro elettrico

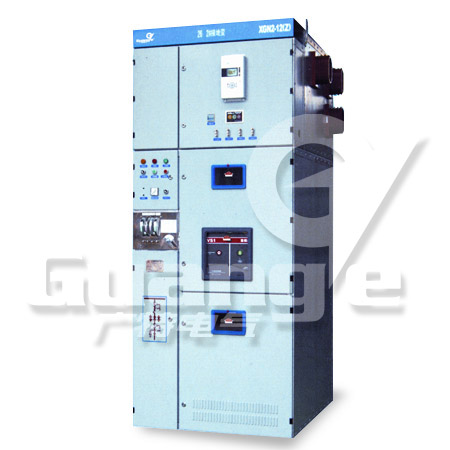

| Articolo no. : | XGN2-12(Z) |
● schema standard di ingresso e uscita e il cavo di interconnessione per cabinet piccolo quadro attuale: W 1100D 1200h 2650.
● schema standard dei condotti di aspirazione in testa e filo cabinet di uscita per le piccole quadri corrente: W1100D (1200 400) H2650.
● schema standard di ingresso e uscita e il cavo di interconnessione per cabinet pesanti attuale quadro: W1100D1200H2650.
● schema standard dei condotti di aspirazione in testa e filo di uscita per cabinet pesante quadro corrente: W1100D1200 600H 2650.
Nota: La fase-fase spaziatura è 250 millimetri, di quadri di corrente, e la fase-fase di spaziatura è 275 millimetri per il pesante quadro corrente.
1. Con una buona resistenza generale e bello, la struttura di quadro elettrico può essere modificato nella piena tipo modulare.
2.L 'armadio ha una buona compatibilità con interruttori, e gli interruttori compatibili includono i seguenti tipi: ZN28A, ZN28D, AN65, ZN12, Vep e VD4.
3. Ragionevole struttura: indipendente interruttore vano, vano sbarre e vano relè, che sono isolati con piastre in acciaio.
4. Adotta meccanico "cinque-prevenzione" meccanismo di incastro con buona sicurezza e affidabilità.
5. Il corpo armadio può essere la manutenzione su entrambi i lati. Dal lato frontale del mobile, i componenti secondari di compartimento relè può essere ispezionata. Formare il lato posteriore del cabinet, i terminali dei cavi e sbarre principale può essere mantenuta. Generalmente, il mobile non è installato contro la parete.
6. Con un buon rapporto prezzo-prestazioni, che gode ancora di una notevole quota di mercato al momento.
7. Secondo il requisito, il cabinet può essere installato contro il muro.
8. La classe di protezione della custodia è IP4X.
Voce | Unità | GN30-12 (D) / 1250-1240 | GN30-12 (D) / 630-20 | GN30-12 (D) / 100-31,5 | GN30-12 (D) / 2000-50 | GN30-12 (D) / 3150-50 | |||||
Tensione nominale del Quadro elettrico | KV | 12 | |||||||||
Tensione di tenuta ad impulso Lighting (livello di isolamento nominale) | KV | 75 (ph-terra, ph-ph) 85 (gap Breaker) | |||||||||
Corrente nominale) | A | 1250 | 630 | 1000 | 2000 | 3150 | |||||
Corrente nominale di picco | KA | 100 | 50 | 80 | 125 | 125 | |||||
Nominale di breve durata (4S) | KA | 40 | 20 | 31,5 | 50 | 50 | |||||
SN | Nome | Unità | Parametri tecnici | ||||||||
1 | Tensione nominale | KV | 12 | ||||||||
2 | Corrente nominale | A | 630, 1000, 1250, 1600, 2000, 2500; 3150 | ||||||||
3 | Corrente nominale delle sbarre principali | A | 630, 1000 | 1000, 2000 | 2500, 3150 | ||||||
4 | Livello di isolamento nominale | 1min power-Tensione di tenuta | Ph-ph e Ph-terra | KV | 42 | ||||||
Tra contatti aperti | KV | 48 | |||||||||
Illuminazione resistere all'impulso di tensione | Nominale di cortocircuito corrente di interruzione | KV | 75 | ||||||||
Tra contatti aperti | KV | 85 | |||||||||
5 | Nominale di cortocircuito corrente di interruzione | KA | 20 | 31,5 | 40 | ||||||
6 | Nominale di corto circuito rendendo corrente | KA | 50 | 80 | 100 | ||||||
7 | Corrente nominale di picco | KA | 50 | 80 | 100 | ||||||
8 | 4S tempo nominale di breve resistere ora corrente nominale di breve resistere corrente | KA | 20 | 31,5 | 40 | ||||||
9 | Ultime volte della corrente nominale di breve rottura | 30 | |||||||||
10 | Durata di vita meccanica | 10000 (20000-VS1) | |||||||||
11 | 1min a frequenza tensione di tenuta circuito secondario | KV | 2 | ||||||||
12 | Classe di protezione | IP4X | |||||||||
13 | Sistema di sbarre | Singola sbarra ﹑ sbarre singola con bypass ﹑ doppio sistema di sbarre tipo elettromagnetico | |||||||||
14 | Modalità di funzionamento | Tipo di accumulo di energia elastica della molla | |||||||||
