Montaje en bastidor Solar
N º del Artículo : | Roof Type-01 |
Detalles del surtidor
País
: Taiwan
Ciudad
: Tainan City
Dirección
: No,168 Yongkehuan Rd.,Yongkang Dist.
TEL: +886-06-2022202
Fax
: +886-06-2012520
Sala de exhibición en línea
:
41 Productos
Característica
-SUNUP-R - Montado en la azotea de azulejos, en la azotea de acero ondulado, y la azotea del listón
Peso: 15 kg sólo para el módulo PV 1 KW del tipo de suelo. Es ligero, fácil y rápido de montar.
Material: hecho por 6063-T5 de aluminio con tratamiento anodizado para resistencia a la sal en la zona de alta mar
Estructura -Fuerte: Firme hasta los paneles solares con seis placas de bloqueo para reforzar la estructura.
Sujete el diseño para la fijación en el techo, sin destruir la construcción del techo
-Protruding Lamer Diseño: para localizar los paneles fotovoltaicos en una fila. No sólo ahorrará más tiempo y mano de obra, pero también mirar en regla.
Aplicación -Amplia: traje de ~ 50 mm Tamaño del grosor del panel solar de 30 mm
-Ahorro Costo: Para utilizar aluminio montaje en bastidor de Hengs, el coste de montaje de Trabajo se puede reducir 50%, el programa de trabajo se puede reducir 30%, y el coste del material y el transporte se puede reducir 20% de base en comparación con el estante de montaje de acero galvanizado.
Especificación

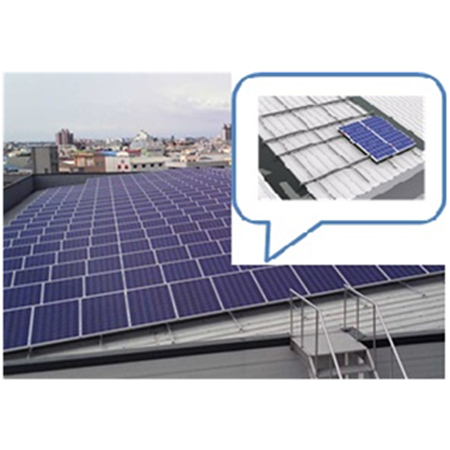

Proyecto terminado
Nombre del proyecto: Okinawa montaje en bastidor (techo)
Capacidad: 50KW * 48 ubicación
Ubicación: Okinawa, Japón
Potencia de salida: 03 2014
-SUNUP-R - Montado en la azotea de azulejos, en la azotea de acero ondulado, y la azotea del listón
Peso: 15 kg sólo para el módulo PV 1 KW del tipo de suelo. Es ligero, fácil y rápido de montar.
Material: hecho por 6063-T5 de aluminio con tratamiento anodizado para resistencia a la sal en la zona de alta mar
Estructura -Fuerte: Firme hasta los paneles solares con seis placas de bloqueo para reforzar la estructura.
Sujete el diseño para la fijación en el techo, sin destruir la construcción del techo
-Protruding Lamer Diseño: para localizar los paneles fotovoltaicos en una fila. No sólo ahorrará más tiempo y mano de obra, pero también mirar en regla.
Aplicación -Amplia: traje de ~ 50 mm Tamaño del grosor del panel solar de 30 mm
-Ahorro Costo: Para utilizar aluminio montaje en bastidor de Hengs, el coste de montaje de Trabajo se puede reducir 50%, el programa de trabajo se puede reducir 30%, y el coste del material y el transporte se puede reducir 20% de base en comparación con el estante de montaje de acero galvanizado.
Especificación
Presión Positiva | P = 139Kg / M 2 | Material | De aleación de aluminio 6063-T5 |
Presión Negativa | P = -144Kg / M 2 | Tratamiento exterior | Anodizado tratamiento> 7 recubrimiento acrílico> 7 |
Fuerza axial máxima | Pmax = 142.75kg | Tornillo | 304 # tornillo de acero inoxidable |
Límite de carga segura | 5000kg | Fuerza de Resistencia al Viento | max. 55m / s (autenticado por la estructura registrada ingeniero) |
Shear máximo | 420kg | Eficiencia Asamblea | aproximadamente 1 KW = 1 El rendimiento por hora por técnico |
Coeficiente de Dilatación Lineal | 2,16 * 10 -5 | Peso | 18kg / KW |
Garantía | 5 años | Latitud Adecuado | 0-45 |
Proyecto terminado
Nombre del proyecto: Okinawa montaje en bastidor (techo)
Capacidad: 50KW * 48 ubicación
Ubicación: Okinawa, Japón
Potencia de salida: 03 2014
