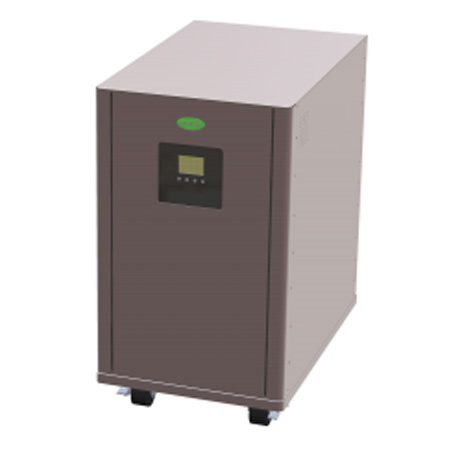

x

Capacidad de la batería

Observación

2

2970Wh

3

4455 Wh

4

5940 Wh

5

7425 Wh

6

8910 Wh

7

10395Wh

Y

CA en

AC cabo

Observación

1

208V

208V

2

220V

220V

3

230V

230V

4

240V

240V

ít.

Especificación

comentarios

los datos de entrada de PV

Max. Energía DC

4500W

tensión de CC nominal

360Vdc

Max. Voltaje de entrada

(Tensión abierta PV máximo)

500 Vdc

Tensión del sistema de puesta en marcha

116V ± 10V

si PV establecer el poder de control

tensión de alimentación inicial

150V ± 5%

rango de voltaje de trabajo

100 (± 5%) ~ 500 Vdc (-5% + 0%)

¿Cuál es el rango de tensión de corriente continua que inversor puede inyectar energía a la red

rango de tensión MPPT carga completa

250 ~ 450 Vdc

Y). Max PInput = 13 * Vinput

cuando Vin<250Vdc

Y). Max = PInput 30200-60 * Vinput

cuando Vin> 450 Vdc

sobretensión

<70V typical

Max. Corriente de entrada de CC

18Amp

datos de salida de cuadrícula

potencia nominal de salida

3000W

Tensión nominal de salida

230 Vac

Opcional: 208/220/240 Vac

frecuencia de salida nominal

detección automática de 50 / 60Hz

rango de tensión de salida

184 ~ 265 Vac (VDE)

193.6 ~ 242Vac (Taibei)

valor de retorno tensión de salida

194/255 Vac (VDE)

203,6 / 232 Vac (Taibei)

rango de frecuencia de salida

47,5 ~ 50,2 Hz (50 Hz)

59.3 ~ 60.5Hz (60Hz)

valor remontada frecuencia de salida

47,6 / 50,1 Hz (50 Hz)

59.4 / 60.4Hz (60Hz)

Corriente nominal de salida

13.6A

Bajo la tensión de salida es de 220 VAC

O / distorsión de la corriente P

<3%

Bajo voltaje de la red THD<3% and 100% feeding power

Factor de potencia

> 0,99

Informacion General

Consumo de potencia

<18W

Máxima eficiencia de conversión (DC / AC)

> 95,5%

bajo voltaje de entrada> = 400 V, potencia nominal de salida, ambiente de 25ºC

Eficiencia Europea @ Vnominal

> 94,5%

Planta rango de detección de corriente

0 ~ 400 mA

Planta de frecuencia de detección de corriente

0 ~ 2 KHz

requisito de impedancia de entrada DC

> 500kW

ít.

Especificación

comentarios

datos de entrada AC

tensión de arranque de CA

120 ~ 140 Va.c.

tensión de reinicio automático

185 Vac ± 3%

rango de tensión de entrada de CA

175 ~ 265 Vac

175 ~ 280 Vac

208/220 Vac

230/240 Vac

valor de retorno de tensión de entrada de CA

185/255 Vac

185/270 Vac

208/220 Vac

230/240 Vac

rango de frecuencia de entrada de CA

47,5 ~ 52,5 Hz (50 Hz)

57.5 ~ 62.5Hz (60Hz)

valor de retorno de frecuencia de entrada de CA

48,0 / 52,0 Hz (50 Hz)

58.0 / 62.0Hz (60Hz)

Max. La corriente de entrada de CA

20amp

los datos de entrada de PV

Max. Energía DC

4500W

Max. Voltaje de entrada

500 Vdc

PV máxima tensión abierta

gama de MPPT carga completa

250 ~ 450 Vdc

Y). Max PInput = 13 * Vinput

cuando Vin<250Vdc

Y). Max = PInput 30200-60 * Vinput

cuando Vin> 450 Vdc

Rango de voltaje de trabajo

100 ~ 500 Vdc

¿Cuál es el rango de voltaje de CC que el convertidor puede suministrar energía a la batería

La corriente máxima de entrada

18A

datos de salida del modo de batería

potencia nominal de salida

3 kW / 3kVA

La forma de onda

Onda sinusoidal pura

Tensión nominal de salida

230Vac1%

Opcional: 208/220/240 Vac

frecuencia de salida nominal

50Hz (por defecto)

detección automática de 50 / 60Hz

Tolerancia0.1Hz

O / P distorsión de la tensión

<3% for linear load

<5% for non-linear load

O / P componente DC

<150mV

O transitoria / P rango de voltaje

230Vac +/- 10%

Tiempo transitoria

120ms

@ Vnormal-10%

Máxima eficiencia de conversión (DC / AC)

92%

capacidad de sobrecarga

Modo Bypass

> 110%

Alarma de sobrecarga durante 5 minutos, y luego pasará al modo de fallo.

Si el usuario disminuir la carga<100% rating, the overload alarm can release.

> 150%

Alarma de sobrecarga durante 1 minuto, y luego pasará al modo de fallo.

Si el usuario disminuir la carga<100% rating, the overload alarm can release.

> 200%

Cambiar al modo de fallo de inmediato

Modo de batería

> 110%

Alarma de sobrecarga durante 1 minuto, y luego pasará al modo de fallo.

Si el usuario disminuir la carga<100% rating, the overload alarm can release.

> 150%

Alarma de sobrecarga durante 30 segundos, y luego pasará al modo de fallo.

Si el usuario disminuir la carga<100% rating, the overload alarm can release.

> 200%

Cambiar al modo de fallo de inmediato

Cortocircuito

Modo Bypass

Fusible

ruptura del fusible cuando la corriente> 30A

Modo de batería

Detección de software

Se puede volver a empezar 3 ciclos antes de corte de energía. 10 s de tiempo de intervalo.

ít.

Especificación

comentarios

datos de entrada AC

tensión de arranque de CA

120 ~ 140 Va.c.

tensión de reinicio automático

194 Vac

La tolerancia de ± 3%

rango de tensión de entrada de CA

184 ~ 265 Vac (VDE)

193.6 ~ 242Vac (Taibei)

valor de retorno de tensión de entrada de CA

194/255 Vac (VDE)

203,6 / 232 Vac (Taibei)

rango de frecuencia de entrada de CA

47,5 ~ 50,2 Hz (50 Hz)

59.3 ~ 60.5Hz (60Hz)

valor de retorno de frecuencia de entrada de CA

47,6 / 50,1 Hz (50 Hz)

59.4 / 60.4Hz (60Hz)

Max. La corriente de entrada de CA

20amp

los datos de entrada de PV

Max. Energía DC

4500W

tensión de CC nominal

360Vdc

Max. Voltaje de entrada

(Tensión abierta PV máximo)

500 Vdc

Tensión del sistema de puesta en marcha

116V ± 10V

si PV establecer el poder de control

tensión de alimentación inicial

150V ± 5%

rango de voltaje de trabajo

100 (± 5%) ~ 500 Vdc (-5% + 0%)

¿Cuál es el rango de tensión de corriente continua que inversor puede inyectar energía a la red

rango de tensión MPPT

250 ~ 450 Vdc

Y). Max PInput = 13 * Vinput

cuando Vin<250Vdc

Y). Max = PInput 30200-60 * Vinput

cuando Vin> 450 Vdc

sobretensión

<70V typical

Max. Corriente de entrada de CC

18Amp

datos de energía para la red

Tensión nominal de salida

230Vac

Opcional: 208/220/240 Vac

frecuencia de salida nominal

detección automática de 50 / 60Hz

la potencia máxima de alimentación

3000W

rango de tensión de salida

184 ~ 265 Vac (VDE)

193.6 ~ 242Vac (Taibei)

valor de retorno tensión de salida

194/255 Vac (VDE)

203,6 / 232 Vac (Taibei)

rango de frecuencia operacional

47,5 ~ 50,2 Hz (50 Hz)

59.3 ~ 60.5Hz (60Hz)

valor remontada frecuencia de salida

47,6 / 50,1 Hz (50 Hz)

59.4 / 60.4Hz (60Hz)

La corriente máxima de salida

13.6A

Bajo la tensión de salida es de 220 VAC

O / distorsión de la corriente P

<3%

Bajo voltaje de la red THD<3% and 100% feeding power

Factor de potencia

> 0,99

datos de salida del modo de batería

potencia nominal de salida

3000W

La forma de onda

Onda sinusoidal pura

Tensión nominal de salida

230Vac1%

Opcional: 208/220/240 Vac

frecuencia de salida nominal

50 Hz0.1Hz

O / P distorsión de la tensión

<3% for linear load

<6% for non- linear load

O / P componente DC

<150mV

O transitoria / P rango de voltaje

230 +/- 10%

Tiempo transitoria

120ms

Máxima eficiencia de conversión (DC / AC)

92%

capacidad de sobrecarga

Modo de línea

> 110%

Alarma de sobrecarga durante 5 minutos, y luego pasará al modo de fallo.

Si el usuario disminuir la carga<100% rating, the overload alarm can release.

> 150%

Alarma de sobrecarga durante 1 minuto, y luego pasará al modo de fallo.

Si el usuario disminuir la carga<100% rating, the overload alarm can release.

> 200%

Cambiar al modo de fallo de inmediato

Modo de batería

> 110%

Alarma de sobrecarga durante 1 minuto, y luego pasará al modo de fallo.

Si el usuario disminuir la carga<100% rating, the overload alarm can release.

> 150%

Alarma de sobrecarga durante 30 segundos, y luego pasará al modo de fallo.

Si el usuario disminuir la carga<100% rating, the overload alarm can release.

> 200%

Cambiar al modo de fallo de inmediato

Cortocircuito

Modo de línea

Fusible

Modo de batería

Detección de software

Se puede volver a empezar 3 ciclos antes de corte de energía. 10 s de tiempo de intervalo.

ít.

Especificación

comentarios

Batería

tensión de CC nominal

48Vdc

tensión de arranque DC

46 Vcc

Descargar la capacidad de la batería de prealarma

capacidad de la batería<25%

o el voltaje de la batería< 44V

voltaje de apagado de la batería

42 Vcc

Corriente de fuga

100uA

Cargador

La corriente máxima de carga

25A

Se puede ajustar a través del software de 5A a 25Amp.

Tensión del cargador de absorción

56,0 V CC

= Tensión de carga flotante + 2Vdc.

Pero el máximo. tensión de carga de absorción es 57Vdc. Por lo tanto, si la tensión de carga flotante se establece en 56Vdc, a continuación, max. tensión de carga de absorción será todavía 57Vdc.

Flotante Tensión del cargador

54,0 V CC

Se puede ajustar a través del software de 50 Vac a 56Vdc.

protección de la batería de sobrecarga

59,0 V CC

proceso basado en la configuración por defecto de carga.

3 etapas:

En primer lugar - max. aumenta la tensión de carga a 56V;

tensión de carga de segundo se mantendrá, a 56V hasta que la corriente de carga es de hasta 5 amperios;

Ir a la tercera flota de carga en 54V.

x

2

3

4

5

6

7

Número

2

3

4

5

6

7

ít.

Función

Observación

corriente continua

1

RS-485 / RTU

2

SO

3

interruptor de CC

4

PV-In

5

DC-Acoplamiento

Reservado

C.A.

6

AC-Out

7

interruptor de CA

8

Conectores AC-Out

9

AC-Conectores

x

2

3

4

5

6

7

Peso

156Kg

181Kg

206 Kg

231 Kg

256Kg

281Kg
