Matrix Switcher
| Articolo no. : | EB-MIXxxyy |
Particolari del fornitore
Paese
: Taiwan
Città
: New Taipei City 23144
Indirizzo
: 7F-7, No.94, Baozhong Road, Xindian District
TEL: +886-2-29160823
Fax
: +886-2-29160841
Sala d'esposizione in linea
:
63 Prodotti

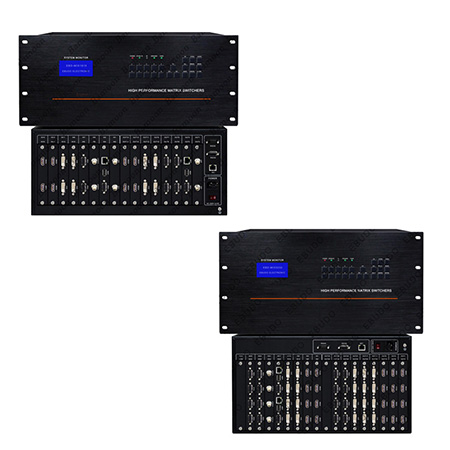

MIX Matrix Switcher
EB-MIXxxyy è un modulo modulare di tipo Matrix Switcher che supporta diversi formati di input quali HDMI, DVI, VGA, CVBS, S-Video, YPbPr, SDI e diversi formati di output come HDMI, DVI, VGA, SDI ecc. ., Il formato di input e output può essere miscelato in base al modulo.
Caratteristiche:
Specifica tecnica:
Specifica comune:
Modelli popolari:
Modulo Tipo 2in o 2out (tipo di segnale può essere miscelato)
MIX0808
MIX1616
Tipo di modulo 4in o 4out (il tipo di segnale può essere miscelato)
MIX2020
MIX2424
MIX2828
MIX3232
MIX3636
EB-MIXxxyy è un modulo modulare di tipo Matrix Switcher che supporta diversi formati di input quali HDMI, DVI, VGA, CVBS, S-Video, YPbPr, SDI e diversi formati di output come HDMI, DVI, VGA, SDI ecc. ., Il formato di input e output può essere miscelato in base al modulo.
Caratteristiche:
- Ingresso / uscita: Supporta fino a 36 ingressi e 36 uscite. E anche sostenere diversi segnali cross-switching utilizzando un embedded multiple channel design.
- Modulo di ingresso / uscita: 4 canali per ogni scheda modulare e tutte le schede modulari di ingresso possono essere mescolate da diversi formati di segnale.
- Ingressi di progettazione modulari: Supporto video, VGA, YPbPr, DVI, HDMI, HD-SDI, LAN.
- Uscite modulari di progettazione: Supporto HDMI, DVI, YPbPr, VGA, LAN. Facile espandere e sostituire su queste schede modulari IO.
- Lunga funzionalità di cablaggio: Ogni ingresso è dotato di un equalizzatore automatico valido per ridurre il jitter del segnale causato dalla trasmissione a lunga distanza. E ogni uscita è in bundle un driver di linea per assicurarsi che la qualità del segnale sia abbastanza buona per ricevere la fine dopo la trasmissione a lunga distanza. Il ricevitore di supporto supporta il buffer di ritardo per compensare il cambio di tempo sulla coppia differenziale.
- Compatibilità HDCP: tutti i supporti con protezione del contenuto come il Blu-ray DVD, GAME BOX possono essere sicuramente riprodotti.
- Supporto dell'operazione logica EDID: il commutatore di matrici può leggere tutti gli EDID dai display collegati e eseguire automaticamente l'operazione logica per ottenere l'intersezione o l'unione di un set EDID. Mentre un ingresso viene commutato e pilotato in molte porte di uscita con diverse risoluzioni, il commutatore di matrici genera una migliore scelta di risoluzione e quindi scatta la sorgente del segnale per cambiare a quella risoluzione specifica (modalità AUTO).
- Memoria combinata di scenari di commutazione per impedire la perdita di dati durante l'interruzione dell'alimentazione. Totally 32 scenari possono essere memorizzati e utilizzati.
- Supporto full high definition :: Include modalità 1080p / 60 HDTV e fino a 1920 * 1200 modi PC.
- Supporta standard 3D, HDMI 1.4, HDCP e DVI 1.0. Supporta la profondità di colore elevata e fino a un alto tasso di dati di 6,5 Gbps.
- Costruito in funzione loop-switching, e l'intervallo di tempo e la sequenza di porte possono essere impostati amichevoli.
- Supporta la modalità di commutazione separata sul segnale ad alta velocità e sul segnale di controllo incorporato.
- Controllo flessibile: non solo tramite pulsanti a pannello, tastiera estesa RS-485, ma due porte COM RS-232 e una porta LAN, gli utenti possono utilizzarlo facilmente per connettersi a qualsiasi apparecchiatura remota.
- Disegno di alimentazione a doppia alimentazione ridondante: mentre un modulo di potenza era fuori servizio, un altro si occuperà automaticamente di tutto il lavoro per garantire il normale funzionamento.
- Inserimento a superficie (SMD), ben progettato con protezione elettrostatica ESD
- Disegno di tensione globale ad ampio raggio: sensore AC 100 ~ 240V, 50 / 60Hz.
Specifica tecnica:
- Capacità del modulo di ingresso:
(Modello A) 8 schede modulari, 2 porte per scheda. Totalmente 16
(Modello B) 9 schede modulari, 4 porte per scheda. Totalmente 36 - Capacità del modulo di uscita:
(Modello A) 8 schede modulari, 2 porte per scheda. Totalmente 16
(Modello B) 9 schede modulari, 4 porte per scheda. Totalmente 36 - Formato del segnale del modulo di ingresso: Video, VGA, YPbPr, DVI, HDMI, HD-SDI, LAN.
- Formato del segnale del modulo di uscita: VGA, YPbPr, DVI, HDMI, HD-SDI, LAN.
- Larghezza di banda di dati: 6.75Gbps, digitale (Totale 6.75Gbps, ogni colore è 2.25Gbps).
- Porta seriale: connettore a femmina tipo D RS-232,9 pin.
- Protocollo porta COM: 9600 bps, N81
- Assegnazione pin porta COM: 2 = TX, 3 = RX, 5 = GND.
- Porta LAN: RJ-45
- Protocollo LAN: TCP / IP.
- Velocità LAN: 10M / 100M, Full o half duplex.
Specifica comune:
- Alimentazione: 110VAC ~ 240VAC, 50 / 60Hz, Auto-sensing
- Temperatura: Stoccaggio / Funzionamento -20 ℃ ~ + 70 ° C.
- Umidità: Stoccaggio / Funzionamento 10% ~ 90%
- MTBF: 78.000 ore
- 19 "telaio per montaggio a rack, e altezza dipende da porte.
Modelli popolari:
Modulo Tipo 2in o 2out (tipo di segnale può essere miscelato)
MIX0808
MIX1616
Tipo di modulo 4in o 4out (il tipo di segnale può essere miscelato)
MIX2020
MIX2424
MIX2828
MIX3232
MIX3636
