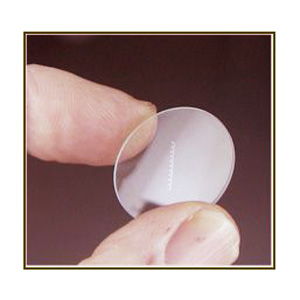

Os Reticles são chamados às vezes também do “micrômetros eyepiece”. São inserções de vidro circulares desobstruídas com uma escala inscrita neles. O micrômetro do reticle ou do eyepiece senta-se para a direita no plano focal dentro da lente do eyepiece do microscópio e permite-se que o investigator faça medidas exatas dos espécimes.

Os Reticles vêm em muitas variedades e em diameters.Most diferente a terra comum é uma linha reta reticle. Outro datilografa disponível inclui a linha transversal lisa, grades quadradas e testes padrões circulares. Você terá que fornecer o diâmetro do reticle a ser assegurado de um que caberá.

Modelo:C4	Modelo:C7	Modelo:C5

Montar o reticle é uma operação um tanto crítica. São relativamente simples instalar mas desde que se sentam para a direita no plano focal, toda a poeira no reticle serão completamente aparentes ao olhar no microscópio. Você pode usar uma chave de chave de boca pequena ou simplesmente uma chave de fenda lisa muito pequena da borda. Introduza a lâmina no entalhe no anel e gire-a para fora. Usar ar comprimido fundir para fora toda a poeira após ter instalado seu reticle é recomenda.

Modelo:C1

A distância “real” entre todas as duas marcas no reticle é uma função das lentes objetivas somente. A mais melhor maneira calibrar seu reticle é usar-se o que é chamado um micrômetro do estágio. Esta é uma corrediça que tenha marcas minúsculas do as dimensões sabidas inscritas nele. Fazendo uma comparação das marcas no micrômetro do estágio às marcas no reticle, se pode estabelecer o valor real para cada marca no reticle.

Quando você olha em sua lente do eyepiece, os markings serão sempre os mesmos mas o tamanho da imagem sobreposta sob eles começará maior com mais magnification.For os resultados os mais exatos, você deve calibrar seu reticle usando um micrômetro do estágio para cada lente objetiva.

Para um reticle que fosse 10mm por muito tempo com 100 divisões (como mostrado acima), cada divisão foi encontrada para representar as seguintes distâncias:

A maneira apropriada calibrar um reticle com um micrômetro do estágio é line up as bordas esquerdas de cada um, vê então onde as linhas convergem outra vez.

Muitos povos compram uma lente separada do eyepiece para seu reticle assim quando querem usar seu microscópio sem ele, eles intercambeiam simplesmente as lentes.
