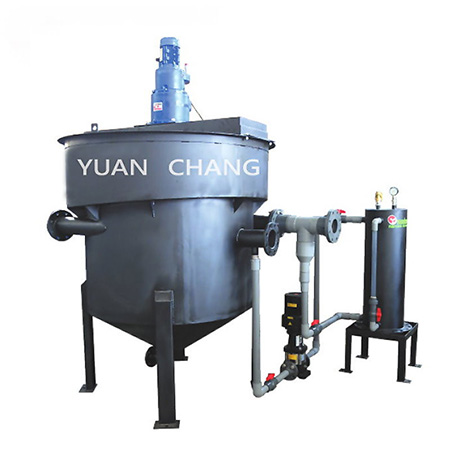

Dissous Air System Floatation - DAC / DAR Series

Dissous Air System Floatation

Numéro d'article. : DAC / DAR Series
Fournisseur Détails
Pays : Taiwan
Ville : TAIWAN(R.O.C)
Adresse : NO.106,LN.382,SEC.9,XIANGSHANG RD.,Wu-Chi DIST.,TAICHUNG CITY
TEL: +886-4-26305899
Fax : +886-4-26308299
Salle d'exposition en ligne : 41 Produits
High Efficiency Système à air dissous Floatation

1. Structure et Principe
Système DAF utilise la pompe de transfert pour mettre l'air à haute pression et l'eau dans le réservoir de dissolution de l'air. Le matériau plafonnait, l'air et l'eau, est appelée "White Water". Lorsque "White Water" mélange boue dans le système, il va libérer beaucoup de fines bulles à travers le réservoir de traitement. Les bulles qui se fixent à la surface supérieure du floc de l'eau deviennent des résidus flottant sur la surface supérieure de l'eau au-dessus du réservoir. Le dispositif de raclage ou skimmer du système va supprimer simultanément les résidus flottants pour clarifier le liquide en séparant les résidus et l'eau. Par conséquent, le système DAF a des fonctions à la fois flottation - l'élimination et de la sédimentation.

2. Purpuse (DAC & DAR Series)
  • Filtrat réutilisation pour le lavage filtre ceinture.
  • Pour la séparation de liquides et solides de diverses industries de traitement des eaux usées de coagulation / chimique.
  • Pour la séparation de l'huile et de l'eau de traitement des eaux usées d'huile / graisse.
  • Pour le traitement de l'épaississement des boues et réduire le coût de traitement.
  • Notre DAF être conçu pour les boues ayant moindre gravité spécifique et plus petit espace de travail, avec la réduction du temps de séjour et plus fort flottation à l'air la capacité de retirer.
  • Pour le recyclage de la pâte à papier de l'usine de papier.

3. Caractéristiques
La machine, l'équipement solide-liquide, est excessivement adapté aux conditions, y compris petit endroit et la boue molle. En outre, il est suggéré d'être employé avec d'autres réservoirs différents pour économiser l'espace de versement.

4. Cahier des charges et fonctions
  • Air Dissoudre réservoir: faire usage de la pompe à vortex pour alimenter l'eau propre et l'air (rapport égal) chacun dans le réservoir d'air Dissoudre (Pression: 3 ~ 4 kg / cm2 nécessaire) pour former le "White Water".
  • Traitement Réservoir: L'eau usée mélangée avec le "White Water", puis l'alimentation dans le réservoir de traitement, le "White Water" se terminera les résidus et la graisse, en attendant, monter jusqu'à la surface de la cuve de traitement, puis la plaque du skimmer éliminer les résidus et la graisse pour séparer le liquide et solide.

Spécification:

Modèle

Spec.

DAC-5

DAC-10

DAC-15

DAC-20

DAC-30

DAC-45

DAC-60

DAC-80

DAC-100

Traitement de la capacité (m³ / h)

cohérence Inlet (SS 0,1 ~ 0,3%)

3 ~ 5

7 ~ 10

12 ~ 15

16 ~ 20

22 ~ 30

35 ~ 45

48 ~ 60

65 ~ 80

82 ~ 100

Le taux de teneur en eau de l'épaississement Slurry (en%)

97 ~ 99

Consommation électrique (KW)


Moteur d'entraînement (vitesse fixe)

Standard

0,37

0,37

0,37

0,75

0,75

0,75

Optionnel

0,22

0,22

0,22

pompe centrifuge multicellulaire

60HZ

1.1

1.5

2.2

3.0

5.5

7.5

7.5

11

11

50HZ

1.1

1.5

2.2

2.2

4.0

5.5

7.5

11

11

Machine de réservoir principal de corps de réservoir et la dissolution de l'air

Standard

SS400 +

corps de réservoir principal en SS400 avec traitement anti-corrosion

corps de réservoir de dissolution de l'air en carbone acier + zingage thermique avec traitement anti-corrosion

Optionnel

SUS304 (Tout en SUS304)

dimensions Référence de la machine

(Mm)

Floatation réservoir enlever

1080

1430

1720

1950

2350

2750

3200

3650

4050

H

1700

1750

2150

2750

2950

3400

3700

4150

4400

Air réservoir de dissolution

320

320

410

410

510

510

750

750

750

H

1190

1190

1290

1290

1500

1500

1660

1660

1960

Modèle

Spec.

DAR-15

DAR-30

DAR-60

DAR-100

DAR-150

DAR-200

Traitement de la capacité (m³ / h)

cohérence Inlet (SS 0,1 ~ 0,3%)

6 ~ 15

12 ~ 30

32 ~ 60

60 ~ 100

95 ~ 150

130 ~ 200

Le taux de teneur en eau de l'épaississement Slurry (en%)

97 ~ 99

Consommation électrique (KW)

Moteur d'entraînement (vitesse fixe)

0,37

0,37

0,75

0,75

1.5

1.5

pompe centrifuge multicellulaire

60HZ

2.2

5.5

7.5

11

18,5

22

50HZ

2.2

4.0

7.5

11

15

22

Machine de réservoir principal de corps de réservoir et la dissolution de l'air

Standard

SS400 +

corps de réservoir principal en SS400 avec traitement anti-corrosion

SS400 +

corps de la cuve de dissolution d'air en acier au carbone SS400 + zingage thermique avec un traitement anti-corrosion,

Optionnel

SUS304 (Tout en SUS304)

dimensions Référence de la machine (mm)

Floatation réservoir enlever


L

2950

5500

8500

9600

10200

11700

W

2250

2110

2200

2750

3250

3250

H

2450

2400

2410

3000

3600

3600

Air réservoir de dissolution

410

510

750

750

950

950

H

1290

1500

1660

1960

2000

2000



Nous avons réussi à établir notre marque et la vente sur le marché international en raison de notre excellente qualité et le service de

Dissous Air System Floatation

. Offrir les meilleurs produits de qualité conformes aux besoins culturels du client est le but ultime de nous.
