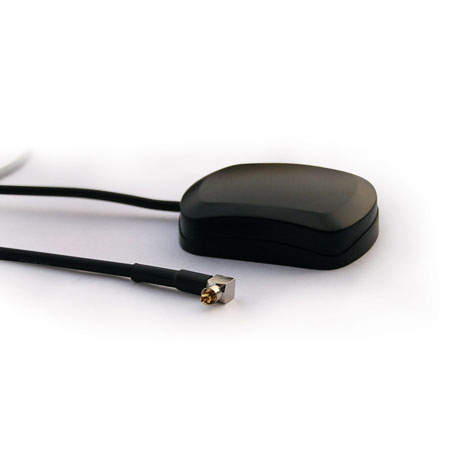

MA-25 एक उच्च प्रदर्शन जीपीएस पैच और एक बहुत कम / बहुत कॉम्पैक्ट है / पूरी तरह से पनरोक बाड़े प्रोफ़ाइल में एक राज्य के-the-कला कम शोर प्रवर्धक एंटीना के एकीकरण है जो है, जब 2.5 ~ 5.5V के साथ एक जीपीएस रिसीवर से जुड़े 3V या 5V इनपुट वोल्ट डीसी ऐन्टेना बिजली, उत्कृष्ट संकेत प्रवर्धन और बाहर बैंड फ़िल्टरिंग और अस्वीकृति प्रदान करता है उपलब्ध है.


विशेषताएं:

1.Compact निर्माण / लो प्रोफाइल
2.Fully पनरोक
3.Magnet और भाड़ में माउंट बेस
4.Excellent तापमान स्थिरता
5.Low शोर आंकड़ा
6.High लाभ: 28dB
7.Optional अनुकूलित connectors


आवेदन:

1. ऑटोमोबाइल जीपीएस
2. ब्लूटूथ रिसीवर
3. कार ट्रैकिंग नेविगेशन प्रणाली
4. / AVL बेड़े प्रबंधन प्रणाली
5. हाथ में जीपीएस के लिए बाहरी एंटीना
6. पीडीए नेविगेटर के लिए बाहरी एंटीना


निर्दिष्टीकरण:

शारीरिक हालत
निर्माण: शीर्ष पर Polycarbonate - radome, पानी के बीच में सील के लिए मरने के कलाकारों नीचे / रबर गैसकेट में खोल
आयाम: 46mm (एल) x 38mm (डब्ल्यू) x 12.5mm (एच)
वजन: 50 ग्राम (और केबल संबंधक को छोड़कर)
मानक बढ़ते: दो मैग्नेट के साथ चुंबक माउंट और माउंट पेंच
वैकल्पिक बढ़ते प्लेट: अनुकूलित धातु शीट

पर्यावरण की स्थिति
आपरेशन तापमान:-40C 85C
भंडारण तापमान:-40C 100C
सापेक्षिक आर्द्रता: 95% गैर संघनक

केबल और संबंधक
केबल: 5 मीटर / RG174 यू (मानक) केबल, अन्य उपलब्ध लंबाई
तनाव से राहत के लिए संबंधक अंत पर molded प्लास्टिक के साथ शक्ति: 6 किलो 5sec @ पुलिंग
उपलब्ध संबंधक BNC, TNC, FME (करने के लिए अनुकूलित किया जा), GT5, एमसीएक्स (OSX), SMA, किसी या सीधे या सही कोण में एसएमसी
वैकल्पिक एडेप्टर: यूनिवर्सल कनेक्टर एडाप्टर (टीएनसी / / BNC SMA / SMB / एमसीएक्स के लिए FME)

ऐन्टेना तत्व
केंद्र आवृत्ति: / - 1.023MHz 1575.42 मेगाहर्ट्ज
ध्रुवीकरण: rhcp (राइट हाथ परिपत्र ध्रुवीकरण)
5.0 डीबी Typ @ चरम लाभ.
-1 डीबी Typ: @ 10 लाभ.
Axial अनुपात: 90: 3 0.0 डीबी अधिकतम.
60mm x 60mm वर्ग जमीन विमान पर घुड़सवार
बैंडविड्थ: 10 मेगाहर्टज मिनट. @ S11 10 डीबी

कम शोर प्रवर्धक
केंद्र आवृत्ति: 1575.42 मेगाहर्ट्ज / मेगाहर्ट्ज 1.023
लाभ: 28 डीबी Typ.
शोर चित्रा: 1.5dB Typ.
फिल्टर: 20dB 25dB @ के लिए / - 50MHz
/ - 100MHz 30dB 35dB @ के लिए
* के लिए = 1575.42MHz

आपूर्ति voltages: 2.5 ~ 5.5V डीसी
वर्तमान खपत: 2.5V: 6.6mA Typ.
3.0V: 8.6mA Typ.
4.0V: 12.6mA Typ.
5.0V: 16.6mA Typ.
उत्पादन प्रतिबाधा: 50 ओम
उत्पादन VSWR: 2.0 अधिकतम.

समग्र प्रदर्शन (एंटीना तत्व, LNA एंड टी)
फ़्रिक्वेंसी रेंज: 1575.42 / - 1.023 मेगाहर्ट्ज
लाभ: - 90 में आकाश खड़ी 30 / 4.5dBi (केबल नुकसान) नोट: 1
उत्पादन प्रतिबाधा: 50 ओम
VSWR: 2.0 अधिकतम.
