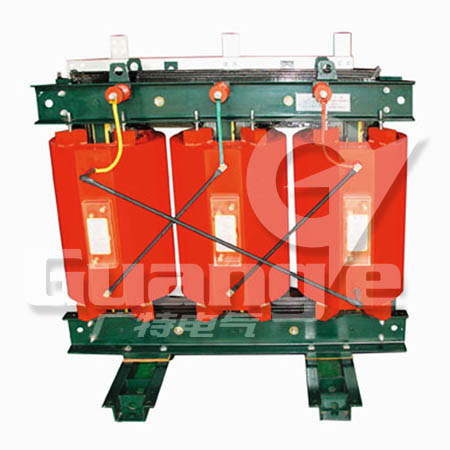

ड्राई पावर ट्रांसफॉर्मर
आइटम नंबर : | SC(B) 9 series |
प्रदायक विवरण
देश
: चीन
शहर
:
पता
:
TEL: +--
Fax
: +--
ऑनलाइन शोरूम
:
33 उत्पाद
<>p{margin:0;}<>
उत्पाद मानक: GB/T10228-2008 GB1094.11 IEC60726-2007
रेटेड 6,6,310,10.5,11 केवी, कम वोल्टेज दर्ज़ा दिया गया है: 0.4kV उच्च उपलब्ध वोल्टेज
एचवी दोहन क्रोध: सदिश समूह की 22.5% या 5% प्रतीक: Dyn11 या Yyn0
इन्सुलेशन स्तर: L175AC35/AC5
तकनीकी पैरामीटर:
मॉडल | सर्किट नुकसान खोलें | 120oC पर 120oC लोड नुकसान | सर्किट वर्तमान खोलें | लघु सर्किट प्रतिबाधा | सकल वज़न | गेज और स्थापना आकार | आयाम (मिमी) | |
ई | डी | |||||||
(डब्ल्यू) | (डब्ल्यू) | % | % | (किलो) | (मिमी) | AXBXC | ||
SC9-30/10 | 220 | 750 | 2.3 | 4 | 350 | 600 | 400 | 740640800 |
SC9-50/10 | 310 | 1050 | 2.2 | 390 | 660 | 550 | 10008801030 | |
SC9-80/10 | 420 | 1460 | 1.7 | 570 | 750 | 550 | 10308801060 | |
SC9-100/10 | 450 | 1660 | 1.7 | 630 | 750 | 500 | 10908001010 | |
SC9-125/10 | 530 | 1950 | 1.5 | 815 | 750 | 500 | 11208001060 | |
SC9-160/10 | 610 | 2250 | 1.5 | 860 | 660 | 500 | 11508001110 | |
SC9-200/10 | 700 | 2670 | 1.3 | 1000 | 820 | 550 | 11608701230 | |
SC9-250/10 | 810 | 2910 | 1.3 | 1150 | 820 | 550 | 11808701340 | |
SCB9-315/10 | 990 | 3670 | 1.1 | 1310 | 820 | 660 | 12508701360 | |
SCB9-400/10 | 1100 | 4220 | 1.1 | 1490 | 820 | 660 | 12708701490 | |
SCB9-500/10 | 1310 | 5160 | 1.1 | 1930 | 1070 | 660 | 135011201590 | |
SCB9-630/10 | 1460 | 6310 | 0.9 | 6 | 1970 | 1070 | 820 | 149011201520 |
SCB9-800/10 | 1710 | 7360 | 0.9 | 2280 | 1070 | 820 | 155011201650 | |
SCB9-1000/10 | 1990 | 8600 | 0.9 | 2750 | 1070 | 820 | 159011201730 | |
SCB9-1250/10 | 2350 | 10,200 | 0.9 | 3380 | 1070 | 820 | 167011201910 | |
SCB9-1600/10 | 2760 | 12,400 | 0.9 | 3850 | 1070 | 1070 | 178011201950 | |
SCB9-2000/10 | 3400 | १५३०० | 0.7 | 4500 | 1070 | 1070 | 182011202030 | |
SCB9-2500/10 | 4000 | 18,100 | 0.7 | 5320 | 1070 | 1070 | 197011202110 |
