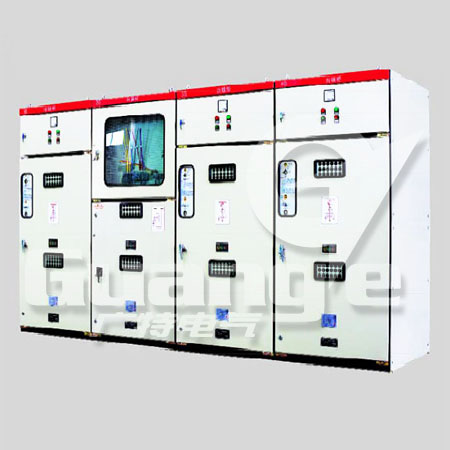

HXGN-12 AC ad alta tensione blindata fissa Quadri Ring Main viene utilizzato per interni ad alta tensione di alimentazione principale e anello terminale di alimentazione (3-fase, AC, 12kV, 50 Hz). È applicabile per sistema di distribuzione di energia nelle imprese industriali e minerarie, aree residenziali, grattacieli, scuole e parchi per il potere ricezione e distribuzione.
Parametri tecnici:
Nome | Anello principale quadro (F) | Anello principale quadro (F) |
Tensione nominale | 12KV |
Frequenza nominale | 50HZ |
Corrente nominale | 630A | A seconda del nucleo fusibile |
Massima corrente nominale del fusibile | - | 100A |
Nominale di tenuta di breve durata (termica stabile) corrente (RMS) | Caricare interruttore | 20KA/4s | - |
Sezionatore di terra | 20kA/4S |
Circuito principale resistenza | ≤ 120μΩ |
Nominale di carico attivo corrente di interruzione | 630A |
Rated a circuito chiuso corrente di interruzione | 630A |
Cavo di corrente di carica nominale | 10A |
Nominale di corto circuito rendendo corrente | 50kA | - |
Corrente nominale di trasferimento | - | 1000A |
Nominale di cortocircuito corrente di interruzione | - | 31.5kA |
Power-frequenza della tensione di breve durata di tempo (1min) | Ph-terra e ora | Nm | 42kV |
Breaker gap | Nm | 48kV |
Tensione di tenuta ad impulso atmosferico | Ph-terra e ora | Nm | 75kV |
Breaker gap | Nm | 85kV |
Durata di vita meccanica | 2000 volte di rottura e facendo |
Classe di protezione | IP3X |
Outline dimensione (cabinet fune in entrata e in uscita) W D H | 400 900 2000 (1700) |
600 900 2000 (1700) |
800 900 2000 (1700) |
