Aire disuelto sistema flotaion

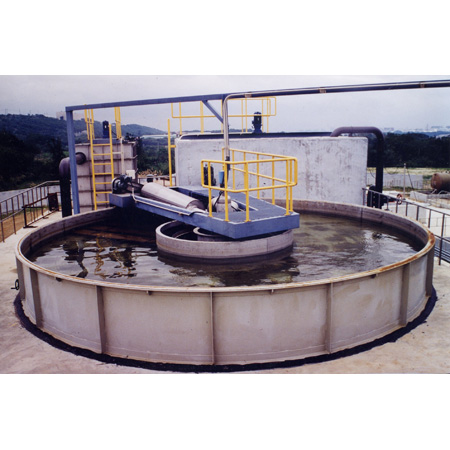

Descripción general (Consulte Pic. 1)
Sistema de flotación por aire disuelto es un equipo avanzado de flotación combinada y las funciones de sedimentación. Carga de superficie alta, tiempo de retención corto y la profundidad del agua superficial fueron singularidad de este sistema en comparación con los diseños convencionales.

Característica
1. Flotación célula
2. Rodamiento de rotación central
3. Distribuidor influente
4. Distribución estante
5. Agua clara tubería de descarga
6. Agua clara tanque de salida
7. Descarga vertedero
8. Nivelación de las instalaciones
9. Plataforma operativa
10. Superficie raspador y un conductor
11. Rotación conductor
12. Mirilla
13. Anillo colector

Teoría (Consulte Dw. 1)
El aire es presurizado que se disuelve en el tubo de aire Disolver, y las burbujas finas se libera cuando se descarga en el depósito abierto.
El diámetro de burbuja fina es aproximadamente 1μm y la velocidad de flotación es de aproximadamente 15cm/min. El flóculo en la solución se fijan por medio de finas burbujas y flotó a la superficie del agua. El proceso de flotación se completará dentro de 3 minutos y la consistencia de lodo flotante es 2-3% de contenido sólido.

Dimensión del esquema (Ver Dw. 3 y Tabla 1)
