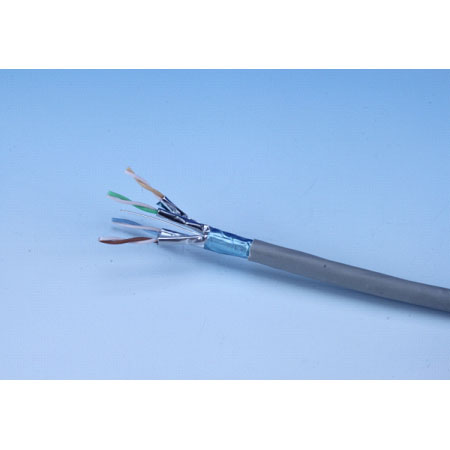

7 बिल्ली एफ एफ़टीपी ठोस स्थल
डेटा Connx ™ 7000 एक श्रेणी 7 परिरक्षित 600 मेगाहर्ट्ज के एक अल्ट्रा उच्च बैंडविड्थ के साथ डेटा केबल है. केबल 4 मुड़ जोड़े. केबल बैंडविड्थ श्रेणी 5e और 6 की तुलना में कई गुना अधिक है. इस केबल प्रतिष्ठानों कि अल्ट्रा 2.4 Gbits / सेकंड और या परिरक्षण की एक बहुत ही डिग्री की उच्च बिट दर की आवश्यकता के लिए सिफारिश की है. यह बिल्ली 5e और 6 परिरक्षण के साथ संगत है.

अत्यधिक संतुलित तांबे के तारों के 4 जोड़े के प्रत्येक जोड़ी के कवच और एक साथ तार केबल कोर के रूप में व्यक्तिगत है. एक टिन तांबा चोटी और थर्मामीटरों प्लास्टिक जैकेट इस कोर को कवर करने के लिए उपयोग किया जाता है.

सुविधाएँ और लाभ
* अत्यंत उच्च बैंडविड्थ 600 मेगाहर्ट्ज
* व्यक्तिगत जोड़ी परिरक्षण या विशेष डिजाइन भराव ईएमआई संरक्षण प्रदान करने के लिए
* डिजाइन और समग्र बेहतर करने के लिए ईएमआई सुरक्षा उपलब्ध कराने के परिरक्षण
* उच्चतम संकेत करने वाली शोर संबंधित स्र्कना और नेटवर्क त्रुटियों को कम राशन
* 600 मेगाहर्ट्ज परे सकारात्मक PSACR के
* हर मास्टर रील के लिए बिजली के प्रदर्शन अनुपालन सुनिश्चित करने के लिए परीक्षण किया है
* प्रिंट कथा 305m से 0m या 500m के लिए 0m अंकन फुटेज शामिल
* मिलो आईएसओ / आईईसी 11,801 से अधिक है और TIA के 568c मानकों

अनुप्रयोग
* 2.4/1.2 GB / एस एटीएम
* आईईईई 802.3an: बास्ट टी 10G (10 Gigabit ईथरनेट) 100 मीटर का समर्थन
* 3 डी इमेजिंग
* डिजिटल वीडियो
* ब्रॉडबैंड और Baseband एनालॉग वीडियो
मानक अनुपालन
* आईएसओ / आईईसी 11,801 संस्करण 2.0
* 61,156-5 आईईसी
* Cenelec एन 50,173-1
* एएनएसआई / TIA 568 C.2

समाई असंतुलित होना (अधिकतम)	1600
@ 0.8 या 1 kHz (पीएफ / मी)
डीसी प्रतिरोध (अधिकतम)	95
Ω / 20 @ मी ℃
एक जोड़ी के भीतर प्रतिरोध असंतुलित होना (अधिकतम)	2
(%)
जोड़े के बीच प्रतिरोध असंतुलित होना (अधिकतम)	4
(%)

Nom. प्रसार के वेग	75
लाइट की स्पीड%
इनपुट प्रतिबाधा मतलब	100 5Ω
_AT_ 100 मेगाहर्ट्ज
ढांकता हुआ ताकत	न्यूनतम न्यूनतम
	1.0kVdc 2.5kVdc
	या या
	0.7kVac 1.7kVac
	1 मिनट के लिए. 2 सेकेंड के लिए.

बिजली के प्रदर्शन

Freq. (मेगाहर्ट्ज)	Ins.Loss	आरएल	जोड़ी के लिए जोड़ी		पावर योग		तिरछा देरी	पो. देरी
			अगला	ELFEXT	अगला	ELFEXT
	(DB/100m)	(DB)	(DB/100m)		(DB/100m)		(Ns/100)	(Ns/100)
	मैक्स.	मिन.	मिन.	मिन.	मैक्स.	मिन.	मैक्स.	मैक्स.
1	-	20.0	-	-	-	-	-	-
4	3.7	23.0	75.0	75.0	75.0	75.0	25	552.0
10	5.9	25.0	75.0	75.0	75.0	72.3	25	545.4
16	7.4	25.0	75.0	71.2	75.0	68.2	25	543.0
20	8.3	25.0	75.0	69.3	75.0	66.3	25	542.0
31.25	10.4	24.3	75.0	65.4	75.0	62.4	25	541.2
62.5	14.9	23.6	75.0	59.4	72.5	56.4	25	540.4
100	24.0	21.5	72.4	51.5	66.5	48.5	25	538.6
200	27.5	18.0	67.9	49.3	64.9	46.3	25	536.5
250	31.0	17.3	66.4	47.3	63.4	44.3	25	536.3
300	37.2	17.3	64.2	44.4	61.2	41.4	25	536.1
400	40.0	17.3	63.4	43.3	60.4	40.3	25	535.8
500	45.3	17.3	61.9	41.3	58.9	38.3	25	535.6
600	50.1	17.3	60.7	39.7	57.7	36.7	25	535.5

नोट: मान 100 मीटर (328ft.) लंबाई प्रति DB में व्यक्त कर रहे हैं

जोड़े की संख्या	कंडक्टर का आकार	कोर आयाम (मिमी)	कुल मिलाकर आयाम (मिमी)
4	23AWG	0.56	7.3

ठोस नंगे तांबे कंडक्टर फोम thermoplastics polyolefin साथ अछूता. दो अछूता कंडक्टर के साथ मुड़ करने के लिए एक एल्यूमिनियम पॉलिएस्टर / पन्नी के साथ कवच जोड़ी के रूप में. चार ऐसे जोड़े के लिए बुनियादी इकाई के रूप में cabled. / एल्यूमिनियम पॉलिएस्टर समग्र पन्नी 4pairs.

जैकेट: पीवीसी
जैकेट का रंग: ग्रे, सफेद, लाल, ऑरेंज
कम धुआँ शून्य हलोजन
आउटडोर पीई
