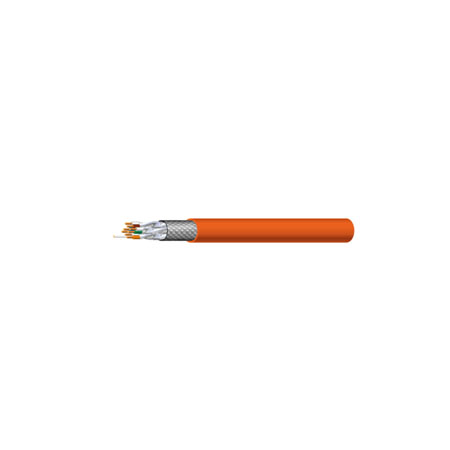

Cat 7 S-FTP Solid Kabel
Gegevens Connx ™ 7000 is een categorie 7 afgeschermde datakabel met een Ultra hoge bandbreedte van 600 MHz. De kabel heeft 4 getwiste paren. De kabel bandbreedte veel hoger dan die van de categorie 5e en 6. Deze kabel wordt aanbevolen voor installaties die ultra hoge bitrates van 2,4 Gbit / sec en of een zeer mate van afscherming vereist. Het is compatibel met Cat 5e en 6 afscherming.

Elk paar van de 4 paar zeer evenwichtige koperdraden is individueel afgeschermd en bekabeld samen om de kabel kern te vormen. Een tin koper vlecht en thermo plastic jasje worden gebruikt om deze kern te dekken.

Kenmerken en voordelen
* Extreem hoge bandbreedte van 600 MHz
* Individuele paar afscherming of speciaal ontworpen vulmiddel voor EMI bescherming te bieden
* Ontworpen en algemene afscherming om superieure EMI bescherming te bieden
* Hoogste signaal-ruisverhouding naar gerelateerde downtime en netwerk fouten te verminderen
* Positieve PSACR groter dan 600 MHz
* Iedere kapitein haspel wordt getest om ervoor te zorgen dat elektrische prestaties
* Print legende bevat beelden markering van 305m tot 500m 0m of naar 0m
* Maak kennis met ISO / IEC 11801 en overtreft TIA-568c normen
Toepassingen
* 2.4/1.2 Gb / s ATM
* Digital Video
* IEEE 802.3an: 10G BAST-T (10 Gigabit Ethernet) ondersteuning van 100 meter
* 3D-imaging
* Breedband en Baseband analoge video
Standaard Attesten
* IEC 61156-5
* ISO / IEC 11801 Edition 2.0
* Cenelec EN 50173-1
* ANSI / TIA 568-C.2

Capaciteit onbalans (max.)	1600
@ 0,8 of 1 kHz (pF / km)
DC weerstand (max.)	95
Ω / km bij 20 ℃
Weerstand onbalans binnen een paar (max.)	2
(%)
Weerstand onbalans tussen paren (max.)	4
(%)

Nom. Voortplantingssnelheid	75
% Snelheid van het licht
De gemiddelde Ingangsimpedantie	100 5Ω
Bij 100 MHz
Diëlektrische sterkte	Min Min
	1.0kVdc 2.5kVdc
	of of
	0.7kVac 1.7kVac
	1 min. 2 sec.

Elektrische Prestaties

Freq. (MHz)	Ins.Loss	RL	Paar om te koppelen		Power Sum		Vertraging Skew	Po. Vertraging
			NEXT	ELFEXT	NEXT	ELFEXT
	(DB/100m)	(DB)	(DB/100m)		(DB/100m)		(Ns/100)	(Ns/100)
	Max.	Min.	Min.	Min.	Max.	Min.	Max.	Max.
1	-	20,0	-	-	-	-	-	-
4	3,7	23,0	75,0	75,0	75,0	75,0	25	552,0
10	5,9	25,0	75,0	75,0	75,0	72,3	25	545,4
16	7,4	25,0	75,0	71,2	75,0	68,2	25	543,0
20	8,3	25,0	75,0	69,3	75,0	66,3	25	542,0
31,25	10,4	24,3	75,0	65,4	75,0	62,4	25	541,2
62,5	14,9	23,6	75,0	59,4	72,5	56,4	25	540,4
100	24,0	21,5	72,4	51,5	66,5	48,5	25	538,6
200	27,5	18,0	67,9	49,3	64,9	46,3	25	536,5
250	31,0	17,3	66,4	47,3	63,4	44,3	25	536,3
300	37,2	17,3	64,2	44,4	61,2	41,4	25	536,1
400	40,0	17,3	63,4	43,3	60,4	40,3	25	535,8
500	45,3	17,3	61,9	41,3	58,9	38,3	25	535,6
600	50,1	17,3	60,7	39,7	57,7	36,7	25	535,5

Opmerking: De waarden worden uitgedrukt in dB per 100m (328ft.) lengte

No paren	Geleider	Core Afmetingen (mm)	Algemene Afmeting (mm)
4	23AWG	0,565	7,7

Solid kale koperen geleiders geïsoleerd met schuim thermoplastische polyolefine. Twee geïsoleerde geleiders in elkaar gedraaid om een ​​paar afgeschermd met aluminium / polyester folie te vormen. Vier van zulke paren bekabeld naar de basis-eenheid vormen. Vertind koper vlechten de totale 4pairs.

Mantel: PVC
Jacket Kleur: grijs, wit, rood, oranje
Low-Smoke Zero Halogen
Outdoor PE
