Tipo cabo do gato 6 S-FTP S do sólido
Os dados Connx™ 6000 são um Cost - Category eficaz 6, High Bandwidth And High Performance Cabling System For Applications em Gigabit Aped And Full Duplex Transmissions. Os dados Connx™ 6000 têm um Fax garantido do desempenho excedem as exigências da categoria 6 cabografam e fornecem PSACR positivo até 300 megahertz para a exigência da largura de faixa no futuro.

Os dados Connx™ 6000 são os primeiros da série de cabos da categoria 6 que oferece um sistema de alta velocidade, autorizado do cabo do desempenho elevado para as aplicações avançadas que exigem mais largura de faixa.

Caraterísticas e benefícios
* PSACR positivo até 300mhz para as exigências futuras da largura de faixa
* Empacotar Produto-Específico original para a facilidade da identificação
* Grave o projeto projetado para o diâmetro e a facilidade totais menores da instalação
Aplicações
* IEEE 802.3:1000 BASE-T (Ethernet), 100BASE-TX do Gigabit, 10BaseT
* ANSI/TIA/EIA-854: 1000BASE-TX
* ANSI X3.263: 100 Mb/S
* 155 PM/S, 1.2 Gb/S ATM
* Poder de IEEE 802.3af DTE (POE)
* token ring do Mb 4/16/S
* Vídeo de Digital
* Vídeo Broadband e do Baseband do Analog
Compliances padrão
* Edição 2.0 do ISO/IEC 11801
* IEC 61156-5
* En 50173-1 de Cenelec
* ANSI/TIA 568-C.2

Desequilíbrio de capacidade (máximo.)	1600
@ 0.8 ou 1 quilohertz (picofarad/quilômetro)
C.C. Resistance (máximo.)	95
Ω/quilômetro @ de 20℃
Desequilíbrio da resistência dentro de um par (máximo.)	2
(%)
Desequilíbrio da resistência entre os pares (máximo.)	4
(%)
Atrasa Skew (o máximo.)	45
Ns/100m @ 20℃

Nom. Velocidade de Propagation	65
% De velocidade de Light
Impedance médio da entrada	100 ± 5Ω
@ 100 megahertz
Força dieléctrica	Minuto minuto
	1.0kVdc 2.5kVdc
	ou ou
	0.7kVac 1.7kVac
	por 1 minuto.  por 2 segundos.

Desempenho elétrico


Freq. (Megahertz)	Ins.Loss	RL	Par a Pair		Soma do poder		Po. Atrasa
			NEXT	ELFEXT	NEXT	ELFEXT
	(DB/100m)	(DB)	(DB/100m)		(DB/100m)		(ns/100)
	Máximo.	Minuto.	Minuto.	Minuto.	Máximo.	Minuto.	Máximo.
1	-	20.0	-	-	-	-	-
4	3.8	23.0	66.3	56.0	63.3	53.0	552.0
10	6.0	25.0	60.3	48.0	57.3	45.0	545.4
16	7.6	25.0	57.2	43.9	54.2	40.9	543.0
20	8.5	25.0	55.8	42.0	52.8	39.0	542.0
31.25	10.7	23.6	52.9	38.1	49.9	35.1	540.4
62.5	15.5	21.5	48.4	32.1	45.4	29.1	538.6
100	19.9	20.1	45.3	28.0	42.3	25.0	537.6
200	29.1	18.0	40.8	22.0	37.8	19.0	536.5
250	33.0	17.3	39.3	20.0	36.3	17.0	536.3

Nota: Os valores são expressados no DB por o comprimento de 100m (328ft.)


Não. Dos pares	Tamanho do condutor	Núcleo Dimension (milímetros)	Dimension total (milímetro)
4	23AWG	0.565	7.5

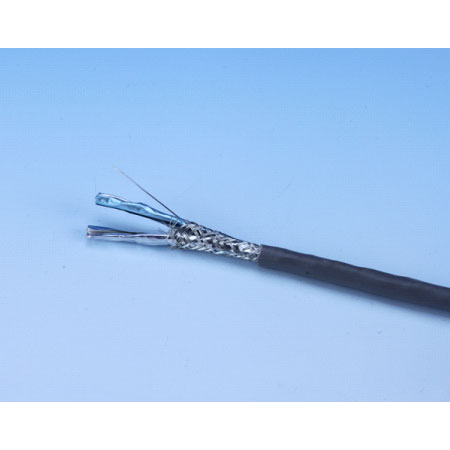

Os condutores de cobre desencapados contínuos isolados com condutores da espuma torceram junto para dar forma a dois pares protegidos com Aluminum/folha do poliéster. Quatro tais pares cabografaram para dar forma à unidade básica. Macacão de cobre estanhado da trança o 4pairs.

Revestimento: PVC
Cor do revestimento: cinzento, azul, alaranjado
halogênio zero do baixo-fumo
PE ao ar livre
