CAT 5E bekabeling

Item Nr. :

65504AP

Detalles del surtidor

PCNET WIRE & CABLE CO., LTD

Land : Taiwan

Stad : TAIPEI CITY 10693

Adres : 6F., NO.447, SEC. REN-AI RD., DA-AN DIST.

TEL: +886-2-27720669

Fax : +886-2-27720667

Online Toonzaal : 40 Producten

De Details van het product Leverancier profiel

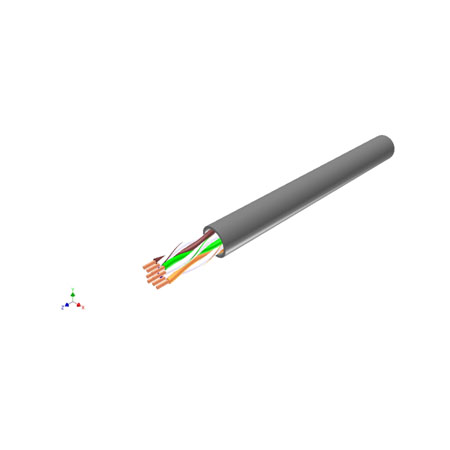

Cat 5E U-UTP Solid Kabel

Mantel: PVC
Jacket Kleur: Grijs, blauw, rood, zwart, groen, wit, geel
Low-Smoke Zero Halogen
Outdoor Pe

No paren	Geleider	Core Afmetingen (mm)	Totale Afmeting (mm)
4	24AWG	0,93	5,33

Kenmerken en voordelen
* Positieve Psacr Beyond 200MHz Voor extra beschikbare bandbreedte.
* Verbeterde Signal-To-Noise Ratio verbeteren Bit Error Rate
* Uniek product-specifieke verpakking oog op gemakkelijke identificatie

Toepassingen
* IEEE 802.3: 1000Base-T (Gigabit Ethernet), 100Base-TX, 10BASE-T
* 155 Mp / S, 622 Mp / S Atm
* Ansi X3.263: 100 Mb / s
* 4/16 Mb / s Token Ring
* Breedband en baseband Analoge video
Standaard Attesten
* ISO / IEC 11801 Edition 2.0
* IEC 61156-5
* CENELEC EN 50173-1
* ANSI / TIA 568-C.2

Capaciteit Onbalans (Max.)	1600
@ 0,8 of 1 kHz (Pf / km)	1600
DC weerstand (Max.)	95
Ω / km bij 20 ℃	95
Weerstand onbalans binnen een paar (Max.)	2
(%)	2
Weerstand onbalans tussen paren (Max.)	4
(%)
Vertraging Skew (Max.)	45
Ns/100m @ 20 ℃

Nom. Voortplantingssnelheid	65
% Speed Of Light	65
De gemiddelde Ingangsimpedantie	100 5Ω
@ 100 Mhz
Diëlektrische sterkte	Min Min
	1.0kvdc 2.5kvdc
	Of Of
	0.7kvac 1.7kvac
	Voor 1 Min. Voor 2 sec.

Elektrische Prestaties

Freq. (Mhz)	Ins.Loss	RL	Paar Om Pair		Power Sum		Po. Vertraging
	Ins.Loss	RL	NEXT	ELFEXT	NEXT	ELFEXT	Po. Vertraging
	(Db/100m)	(DB)	(Db/100m)		(Db/100m)		(Ns/100)
	Max.	Min.	Min.	Min.	Max.	Min.	Max.
1	-	20,0	-	-	-	-	-
4	4,1	23,0	56,3	52,0	53,3	49,0	552,0
10	6,5	25,0	50,3	44,0	47,3	41,0	545,4
16	8,3	25,0	47,2	39,9	44,2	36,9	543,0
20	9,3	25,0	45,8	38,0	42,8	35,0	542,0
31,25	11,7	23,6	42,9	34,1	39,9	31,1	540,4
62,5	17,0	21,5	38,4	28,1	35,4	25,1	538,6
100	22,0	20,1	35,3	24,0	32,3	21,0	537,6
200	32,4	18,0	30,8	18,0	27,8	15,0	536,5
250	36,9	17,3	29,3	16,0	26,3	13,0	536,3
350	44,9	16,3	27,1	13,1	24,1	10,1	535,9

Opmerking: waarden worden uitgedrukt in dB per 100m (328ft.) Lengte
