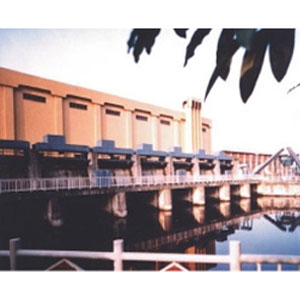

Aplicação (fig. 1)
O cabo tela barra operado é o equipamento automaticamente limpeza completa. Ele pode ser utilizado no canal de entrada da estação de bombagem, estação de tratamento de águas residuais, instalações de alimentação e unidade de dessalinização para o rastreio matérias flutuantes ou remoção acumulação inferior.

Function (Dw. 1 e 2)
A comissão é percorrida em trilhos de guia laterais, por suspensão em três cabos e dois para elevar / descer um para abrir / fechar-a comissão pode ser colocado em operação em qualquer profundidade.
Em viagem para baixo, o rake é executado em posição aberta dentro dos trilhos guia.
Depois de atingido o canal inferior ou camada flutuante o movimento de inclinação é invertida, através do controlo automático do sensor de cabo frouxo, fechado o rake viaja para cima com os rastreios aprisionados.
Acima de calha de descarga, os exames são descarregados por limpador em um carrinho ou na esteira. A posição de repouso do rake é acima de calha de descarga.

Arranjo Geral (Dw. 3 e 4)
1. Grade Tela
2. Guia
3. Ancinho
4. Limpador
5. Tambor de cabo
6. Condução Unidade
7. Placa morto
8. Calha
9. Estrutura de aço
10. Plataforma
11. Rake Pivot Assembléia
12. Cabo do Sensor Slack
13. Painel de controle local
14. Ultra-sônico sensor de nível (opção)

CH = Canal Profundidade
DH = altura de descarga
FL nível do chão =
WL Nível de Água =
BL = Nível fundo do canal
MW = Largura da máquina
CW = Largura de canal
GW largura da grade =
GH = Altura da grade
MH Altura = Máquina
(Refer. Dw. 3 & 4)
