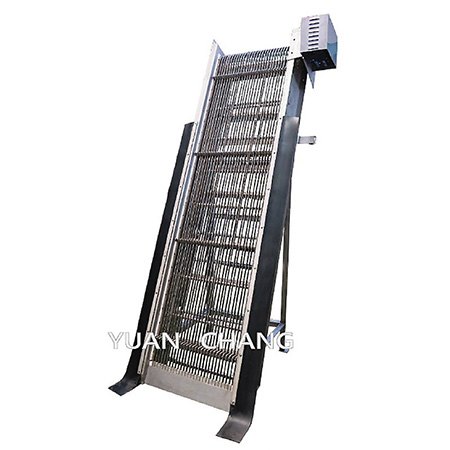

Oto Bar Ekran
| Parça Hayırı. : | YC1 Series |
(Geri Temiz Tip-For Işık / Orta Is)
1. Yapı ve İlke
makine çerçevesine ve dişli redüktör ile motor tarafından sürdü zinciri sabit Dişler barda sabit çubuk ekran, bu arada, tahrik yönü atık su birini çalıştıran ile aynıydı. katılar (kirlilikler) ya da kalıntıları, alttan üste doğru dişlere sahip çubuk tarafından yakalanan ve konteyner (İsteğe bağlı) tarafından catched edilecektir. düğmesine düğmeye bastı ve düğmeye anahtarını Off basıldığında durdurmak Bu cihaz sürekli olarak çalışıyor.
2. Purpuse
- Hastane, okul / devlet kurumları, geçim kanalizasyon, belediye atık su arıtma tesisi, Sanayi alani kapsamlı atıksu arıtma tesisi, pompa istasyonu ve ön taraf çapağı çıkarmak için Endüstriyel atık ... vb her türlü, askıda katı madde ve yukarıdaki atıksu arıtma ağır tortu ve kirlilik gelen tıkanmasını önlemek için tedavi sonrası ekipman (pompa) korur.
- temiz türünü yedekleyin. ince / orta görev servisleri için.
3. Özellikleri
- Eğer atık su veya kanalizasyon uzun lif, uzun saç veya ince ip gibi malzeme varsa bizim YC1 serisi çubuğu ekranını kullanmayın.
- Bir metre ilgili kanal derinliği için bu ekipmanların tasarımı.
- Makine Çerçeve ve korozyon / asit / alkali direnci ile, paslanmaz çelik (SUS304) yapılmış dişler.
- Bu Bar Ekranı korumak parça veya hasar deformasyonu önlemek ve onarım veya yedek parça önlemek için tork sınırlayıcısı benimsemiştir.
- Yüksek verim:
① Diş ve tasarım artıklarını temizlemek için yeterince güçlü Zinciri.
② Diş çalışan raf hızı 5.4 m / dak (50HZ), 6.5 m / dak (60HZ) olacaktır.
4. Özellikler ve İşlevleri
- Sürekli bir katı süspansiyon kaba kaldırmak için tasarlanmıştır.
- Bu yük ve donanım kapasitesinin tedavi sonrası atık suyun azaltılması için tasarlanmıştır.
Özellikler:
model Spec. | YC1-30 | YC1-60 | YC1-60L | YC1-90 | YC1-120 | |||||||||||||
diş açıklığı yan yatan (Mm) | 4 | 6 | 10 | 4 | 6 | 10 | 4 | 6 | 10 | 4 | 6 | 10 | 15 | 4 | 6 | 10 | 15 | 20 |
kapasitesi (temiz su) tedavisi (m³ / saat) | 180 | 215 | 320 | 360 | 430 | 640 | 580 | 690 | 1030 | 870 | 1020 | 1360 | 1520 | 1160 | 1370 | 1590 | 2040 | 2150 |
W1 (mm) Geçerli ekran genişliği | 300 | 600 | 600 | 900 | 1200 | |||||||||||||
W2 (mm) Makine taban genişliği | 410 | 755 | 755 | 1050 | 1370 | |||||||||||||
W3 (mm) Kanal genişliği | 460 | 810 | 810 | 1110 | 1420 | |||||||||||||
H1 (mm) Geçerli su derinliği | 500 | 500 | 800 | 800 | 800 | |||||||||||||
H2 (mm) kanal derinliği | 570 | 570 | 870 | 870 | 870 | |||||||||||||
Sürüş motoru (HP) | 1/4 | 1/4 | 1/2 | 1/2 | 3/4 | |||||||||||||
Makine şöhret malzemesi | Standart | (SUS304) | ||||||||||||||||
İsteğe bağlı | Korozyon Önleyici Tedavi ile SS400 Karbon Çelik (SS400), Paslanmaz Çelik (SUS316), Diğer özel malzemeler | |||||||||||||||||
Referans makine boyutları (Mm) | L Toplam uzunluk | 1170 | 1170 | 1460 | 1460 | 1460 | ||||||||||||
W Toplam genişlik | 750 | 1100 | 1100 | 1400 | 1760 | |||||||||||||
H Toplam yükseklik | 1160 | 1160 | 1510 | 1510 | 1510 | |||||||||||||
Referans ağırlığı (kg) | 150 | 213 | 280 | 348 | 416 |
