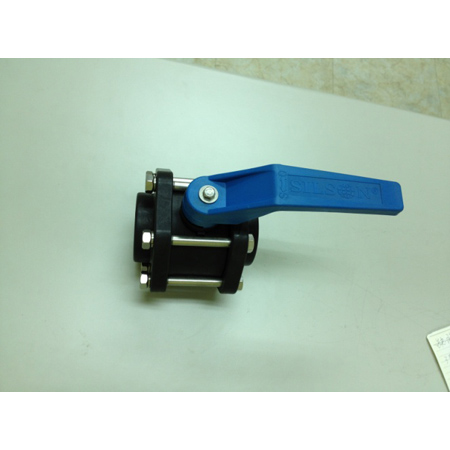

SILSON PG Ball Valves
| Item No.: | 3BV-PG-(SC+SC) |
Supplier Details
Country: Taiwan
State: Taiwan
City: Kaohsiung
Address: No.16,Tzu-Chi Rd.,FengShan District
TEL: +886-7-7517106
Fax: +886-7-7254797
Online Showroom:
57 Products
<SC+SC Type> Both Female Pipe Thread（PT/NPT/BSP）, Auto Air Control Actuator Is option
Feature
Size：1〞～4〞（100～400）
Working Pressure：10 kg/cm2（Max）
Working Temperature：65 oC
Threaded End：Optional ( PT / BSP / NPT)
Flange End：Optional ( PN16 /10K / 150#)
Material List
NPS (inch)：1“ Size：100 D：25 W：134.7 H：74.4
L(FC)：163 L(SC)：100 L(MC)：127 L(AC)：158
NPS (inch)：1-1/4“ Size：125 D：32 W：134.7 H：78.8
L(FC)：182 L(SC)：103 L(MC)：134 L(AC)：173
NPS (inch)：1-1/2“ Size：150 D：38 W：169 H：105.5
L(FC)：195 L(SC)：108 L(MC)：150 L(AC)：192
NPS (inch)：2“ Size：200 D：50 W：169 H：113.5
L(FC)：218 L(SC)：128 L(MC)：165 L(AC)：210
NPS (inch)：2-1/2“ Size：250 D：63 W：169 H：122
L(FC)：232 L(SC)：153 L(MC)：182 L(AC)：228
NPS (inch)：3“ Size：300 D：75 W：250 H：142.5
L(FC)：270 L(SC)：190 L(MC)：216 L(AC)：258
NPS (inch)：4“ Size：400 D：100 W：250 H：157
L(FC)：290 L(SC)：213 L(MC)：245 L(AC)：275
Material List
1. Part Name：Body Material： PG Quantity： 1 Remarks： Black
2. Part Name：Gasket Material： Viton Quantity： 2 Remarks： Red
3. Part Name：Ball Seat Material： PTFE Quantity： 2 Remarks： White
4. Part Name：Ball Material： PG Quantity： 1 Remarks： White
5. Part Name：Side Caps (SC) Material： PG Quantity： 1 Remarks： Black
Part Name：Side Caps (MC) Material： PG Quantity： 1 Remarks： Black
Part Name：Side Caps (FC) Material： PG Quantity： 1 Remarks： Black
Part Name：Side Caps (10KFC) Material： PG Quantity： 1 Remarks： Black
Part Name：Side Caps (PN16FC) Material： PG Quantity： 1 Remarks： Black
Part Name：Side Caps (150#FC) Material： PG Quantity： 1 Remarks： Black
6. Part Name：Stem Material： PG Quantity： 1 Remarks： Blue
7. Part Name：Stationary Bolt Material： 304SS Quantity： 1 Remarks： Pure
8. Part Name：Stem Seal Material： PTFE Quantity： 1 Remarks： White
9. Part Name：Thrust Washer Material： PTFE Quantity： 1 Remarks： White
10. Part Name：Complete Bolt/Nut Material： 304SS Quantity： 4~6 Remarks： Pure
11. Part Name：Handle Material： PG Quantity： 1 Remarks： Blue
