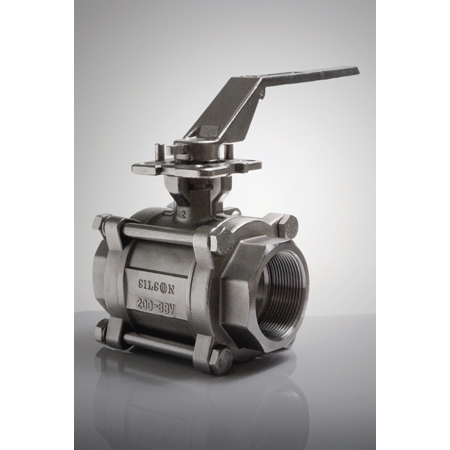

3 Pieces Stainless Steel (SC+SC) Type
| Item No.: | 3BV-316-(SC+SC) / 3BV-316-(S+S) |
Supplier Details
Country: Taiwan
State: Taiwan
City: Kaohsiung
Address: No.16,Tzu-Chi Rd.,FengShan District
TEL: +886-7-7517106
Fax: +886-7-7254797
Online Showroom:
57 Products
Standard Design：BS5351
Standard Testing：API598
Application：For General Chemical & Transport Liquid & Gas Tank Delivery &Transport Service.
Pressure & Temperature Ratings：70kg/cm2/218 oC（Max.）
Material：CF8M/CF8/CF3M （SS 316/SS304/SS316L）
Connector：PT /NPT /BSP
Option Design： Fire Safe and Pneumatic Actuators
Dimension List（mm）
NPS (inch)：1/2 Size：50 D：13 L：73 H：80 W：148
ISO 5211：F3,F4
NPS (inch)：3/4 Size：75 D：19 L：81 H：84 W：148
NPS (inch)：1 Size：100 D：25 L：97 H：91 W：168
ISO 5211：F3,F4
NPS (inch)：1-1/4 Size：125 D：32 L：110 H：95 W：168
NPS (inch)：1-1/2 Size：150 D：38 L：120 H：132 W：239
ISO 5211：F5,F7
NPS (inch)：2 Size：200 D：50 L：140 H：140 W：239
NPS (inch)：2-1/2 Size：250 D：65 L：187 H：165 W：403
ISO 5211：F7,F10
NPS (inch)：3 Size：300 D：76 L：205 H：182 W：403
NPS (inch)：3 Size：400 D：100 L：225 H：202 W：403
Material List
1. Part Name：Body Material：CF8M/8 Quantity：1 Remarks：Pure
2. Part Name：Gasket Material：PTFE Quantity：2 Remarks：White
3. Part Name：Ball Seat Material：PTFE Quantity：2 Remarks：White
4. Part Name：Ball Material：CF8M/8 Quantity：1 Remarks：White
5. Part Name：Side Caps Material：CF8M/8 Quantity：2 Remarks：Pure
6. Part Name：Stem Material：SS316/304 Quantity：1 Remarks：Pure
7. Part Name：Stationary Bolt Material：SS304 Quantity：1 Remarks：Pure
8. Part Name：Stem Seal Material：PTFE Quantity：1 Remarks：White
9. Part Name：Thrust Washer Material：PTFE Quantity：1 Remarks：White
10. Part Name：Complete Bolt/Nut Material：SS304 Quantity：4~6
Remarks：Pure
11. Part Name：Handle Material：CF-8 Quantity：1 Remarks：Pure
12. Part Name：Stationary Bar Material：SS304 Quantity：2 Remarks：Pure
13. Part Name：Gland Material：SS304 Quantity：2 Remarks：Pure
＊Flange End Optional：PN-16/ASA-150#/JIS-10K
Standard Testing：API598
Application：For General Chemical & Transport Liquid & Gas Tank Delivery &Transport Service.
Pressure & Temperature Ratings：70kg/cm2/218 oC（Max.）
Material：CF8M/CF8/CF3M （SS 316/SS304/SS316L）
Connector：PT /NPT /BSP
Option Design： Fire Safe and Pneumatic Actuators
Dimension List（mm）
NPS (inch)：1/2 Size：50 D：13 L：73 H：80 W：148
ISO 5211：F3,F4
NPS (inch)：3/4 Size：75 D：19 L：81 H：84 W：148
NPS (inch)：1 Size：100 D：25 L：97 H：91 W：168
ISO 5211：F3,F4
NPS (inch)：1-1/4 Size：125 D：32 L：110 H：95 W：168
NPS (inch)：1-1/2 Size：150 D：38 L：120 H：132 W：239
ISO 5211：F5,F7
NPS (inch)：2 Size：200 D：50 L：140 H：140 W：239
NPS (inch)：2-1/2 Size：250 D：65 L：187 H：165 W：403
ISO 5211：F7,F10
NPS (inch)：3 Size：300 D：76 L：205 H：182 W：403
NPS (inch)：3 Size：400 D：100 L：225 H：202 W：403
Material List
1. Part Name：Body Material：CF8M/8 Quantity：1 Remarks：Pure
2. Part Name：Gasket Material：PTFE Quantity：2 Remarks：White
3. Part Name：Ball Seat Material：PTFE Quantity：2 Remarks：White
4. Part Name：Ball Material：CF8M/8 Quantity：1 Remarks：White
5. Part Name：Side Caps Material：CF8M/8 Quantity：2 Remarks：Pure
6. Part Name：Stem Material：SS316/304 Quantity：1 Remarks：Pure
7. Part Name：Stationary Bolt Material：SS304 Quantity：1 Remarks：Pure
8. Part Name：Stem Seal Material：PTFE Quantity：1 Remarks：White
9. Part Name：Thrust Washer Material：PTFE Quantity：1 Remarks：White
10. Part Name：Complete Bolt/Nut Material：SS304 Quantity：4~6
Remarks：Pure
11. Part Name：Handle Material：CF-8 Quantity：1 Remarks：Pure
12. Part Name：Stationary Bar Material：SS304 Quantity：2 Remarks：Pure
13. Part Name：Gland Material：SS304 Quantity：2 Remarks：Pure
＊Flange End Optional：PN-16/ASA-150#/JIS-10K
