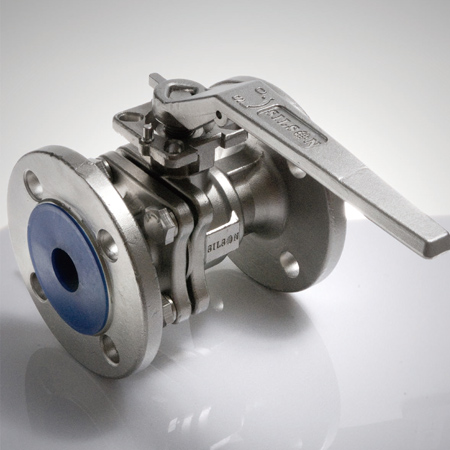

2 Pieces Stainless Steel Full Bore Flange End Ball
| Item No.: | 2FB-316 |
Supplier Details
Country: Taiwan
State: Taiwan
City: Kaohsiung
Address: No.16,Tzu-Chi Rd.,FengShan District
TEL: +886-7-7517106
Fax: +886-7-7254797
Online Showroom:
57 Products
Standard Design：BS 5351
Standard Length：ANSI B16.10/JIS B2002/PN-16
Standard Testing：API 598
Application：For General Chemical & Transport Liquid & Gas Tank Delivery
Material： CF8M/CF8/CF3M （SS 316/SS304/SS316L）
Option Design ： Fire Safe and Pneumatic Actuators
Dimension List （mm）
NPS (inch)：1/2 Size：50 D： 15 L： 108 H： 80 W： 148 ISO 5211：F3,F4
NPS (inch)：3/4 Size：75 D： 20 L： 117 H： 86 W： 148 ISO 5211：F3,F4
NPS (inch)：1 Size：100 D： 25 L： 127 H： 95 W： 168 ISO 5211：F3,F4
NPS (inch)：1-1/4 Size：125 D： 32 L： 140 H： 98 W： 168 ISO 5211：F3,F4
NPS (inch)：1-1/2 Size：150 D： 38 L： 165 H： 132 W： 239 ISO 5211：F5,F7
NPS (inch)：2 Size：200 D： 50 L： 178 H： 142 W： 239 ISO 5211：F5,F7
NPS (inch)：2-1/2 Size：250 D： 65 L： 190 H： 170 W： 403 ISO 5211：F7,F10
NPS (inch)：3 Size：300 D： 75 L： 190 H： 170 W： 403 ISO 5211：F7,F10
NPS (inch)：4 Size：400 D： 100 L： 229 H： 202 W： 403 ISO 5211：F7,F10
Material List
Part Name：Body Material：CF8M/8 Quantity：1 Remarks：Pure
Part Name：Gasket Material：PTFE Quantity：1 Remarks：White
Part Name：Ball Seat Material：PTFE Quantity：2 Remarks：White
Part Name：Ball Material：CF8M/8 Quantity：1 Remarks：Pure
Part Name：Side Caps Material：CF8M/8 Quantity：1 Remarks：Pure
Part Name：Stem Material：SS316/304 Quantity：1 Remarks：Pure
Part Name：Stationary Bolt Material：SS304 Quantity：1 Remarks：Pure
Part Name：Stem Seal Material：PTFE Quantity：1 Remarks：White
Part Name：Thrust Washer Material：PTFE Quantity：1 Remarks：White
Part Name：Complete Bolt/Nut Material：SS304 Quantity：4~6 Remarks：Pure
Part Name：Handle Material：CF-8 Quantity：1 Remarks：Pure
Part Name：Stationary Bar Material：SS304 Quantity：2 Remarks：Pure
Part Name：Gland Material：SS304 Quantity：2 Remarks：Pure
＊Flange End Optional：PN-16/ASA-150#/JIS-10K
Standard Length：ANSI B16.10/JIS B2002/PN-16
Standard Testing：API 598
Application：For General Chemical & Transport Liquid & Gas Tank Delivery
Material： CF8M/CF8/CF3M （SS 316/SS304/SS316L）
Option Design ： Fire Safe and Pneumatic Actuators
Dimension List （mm）
NPS (inch)：1/2 Size：50 D： 15 L： 108 H： 80 W： 148 ISO 5211：F3,F4
NPS (inch)：3/4 Size：75 D： 20 L： 117 H： 86 W： 148 ISO 5211：F3,F4
NPS (inch)：1 Size：100 D： 25 L： 127 H： 95 W： 168 ISO 5211：F3,F4
NPS (inch)：1-1/4 Size：125 D： 32 L： 140 H： 98 W： 168 ISO 5211：F3,F4
NPS (inch)：1-1/2 Size：150 D： 38 L： 165 H： 132 W： 239 ISO 5211：F5,F7
NPS (inch)：2 Size：200 D： 50 L： 178 H： 142 W： 239 ISO 5211：F5,F7
NPS (inch)：2-1/2 Size：250 D： 65 L： 190 H： 170 W： 403 ISO 5211：F7,F10
NPS (inch)：3 Size：300 D： 75 L： 190 H： 170 W： 403 ISO 5211：F7,F10
NPS (inch)：4 Size：400 D： 100 L： 229 H： 202 W： 403 ISO 5211：F7,F10
Material List
Part Name：Body Material：CF8M/8 Quantity：1 Remarks：Pure
Part Name：Gasket Material：PTFE Quantity：1 Remarks：White
Part Name：Ball Seat Material：PTFE Quantity：2 Remarks：White
Part Name：Ball Material：CF8M/8 Quantity：1 Remarks：Pure
Part Name：Side Caps Material：CF8M/8 Quantity：1 Remarks：Pure
Part Name：Stem Material：SS316/304 Quantity：1 Remarks：Pure
Part Name：Stationary Bolt Material：SS304 Quantity：1 Remarks：Pure
Part Name：Stem Seal Material：PTFE Quantity：1 Remarks：White
Part Name：Thrust Washer Material：PTFE Quantity：1 Remarks：White
Part Name：Complete Bolt/Nut Material：SS304 Quantity：4~6 Remarks：Pure
Part Name：Handle Material：CF-8 Quantity：1 Remarks：Pure
Part Name：Stationary Bar Material：SS304 Quantity：2 Remarks：Pure
Part Name：Gland Material：SS304 Quantity：2 Remarks：Pure
＊Flange End Optional：PN-16/ASA-150#/JIS-10K
